1双氧水漂白活化剂301P的应用性能
1.1活化剂301P的性能及作用机理
活化剂301P是以AOBS(烷酰氧苯磺酸钠)为主活化剂,并辅以相关促进和保护组分的复配型产品。它可用于棉织物的同浴练漂,处理温度低于40℃,堆置时间可缩短至6~8 h。活化剂301P呈淡黄色粉末状,能通过生物降解为二氧化碳、水、氨和硝酸盐,属环保型前处理助
H2O2分解后,其漂白的有效组分是HOO-,分解机理为:H2O2HOO-+H+。根据化学反应平衡原理,漂液中加入碱,能中和H+,促进HOO-的生成。活化剂301P中的AOBS可与HOO-发生亲核取代反应,生成比H2O2更为活泼的过氧乙酸阴离子,能在低温、低碱条件下发生漂白作用[1-5]。
1.2活化剂301P对双氧水分解率的影响
1.2.1材料
织物(27.8 tex×2)×58.3 tex 150 g/m2纯棉平纹布
药品活化剂301P(市售);双氧水,双氧水稳定剂(淮安市天虹化工原料有限公司),氢氧化钠;精练剂L-25,螯合剂CA-60(上海立明精细化工有限公司,以上均为工业品)。
1.2.2漂白工艺
称取15 g未处理织物,按浴比1∶30配制漂白液,在恒温水浴中加热至一定温度后进行漂白;取出水洗,晾干。
漂白处方/(g/L)
H2O22
稳定剂2
活化剂301P 6
精练剂L-25 2 NaOHx
1.2.3双氧水分解率测定
双氧水分解率用高锰酸钾标准溶液测定,由式(1)算得:
双氧水分解率=V1-V2V1×100%(1)
式中:V1———漂白前,10 mL漂液消耗的高锰酸钾标准溶液体积;
V2———漂白至规定时间后,10 mL漂白残液消耗的高锰酸钾标准溶液体积。
1.2.4影响因素分析
(1)NaOH用量对H2O2分解率的影响

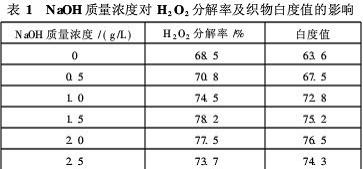

将未处理机织棉坯布置于1.2.2节所述漂液中,于40℃处理30 min,测得H2O2分解率和织物的白度值,结果见表1。
表1中,当NaOH质量浓度在1.5~2

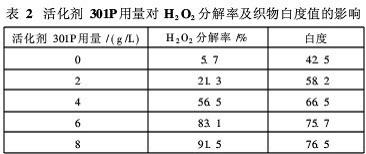

由表2可知,在低温和低碱条件下,若不添加活化剂301P,H2O2分解率很低,漂白作用很弱。加入活化剂301P后,随其用量增加,H2O2分解率逐步增大,织物的白度也逐渐提高,这说明有更多H2O2分解成HOO-,并通过与活化剂301P的进一步反应生成过氧乙酸负离子,发挥漂白作用。但当活化剂301P的用量达到一定程度后,织物的白度无明显增大的趋势。因此,活化剂301P合适用量为6~8 g/L。
2活化剂301P在冷堆前处理的应用
2.1试验工艺
2.1.1织物
(18.2 tex×2)×72.9 tex 450 g/m2厚棉毯坯布
2.1.2活化剂301P冷轧堆前处理工艺
工艺流程坯布→浸轧冷堆液(多浸二轧,轧余率100%)→打卷堆置8 h→热水洗(95~100℃,两格)→温水洗(两格)→冷水洗(两格)→烘干
工艺处方/(g/L)
螯合剂CA-60
2精练剂L25 10
NaOH(100%)x
活化剂301Py
双氧水(100%)z
双氧水稳定剂10
2.1.3试验结果分析
(1)双氧水用量

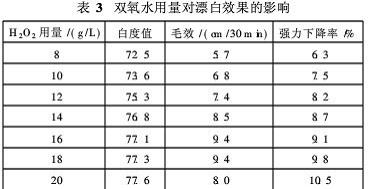

在活化剂301P 8 g/L,NaOH 2 g/L条件下,采用不同的双氧水质量浓度对纯棉织物坯布进行处理,测定处理后织物的白度、毛效及强力下降率,结果见表3。
由表3看出,随着双氧水用量增加,织物的白度和毛效提高,而强力下降。当双氧水用量超过20 g/L时,白度和毛效不再增加,强力下降严重。因为在碱性条件下,双氧水用量超过10 g/L后,会氧化纤维素,使织物强力下降。综合考虑,选用双氧水用量16 g/L。
(2)活化剂3

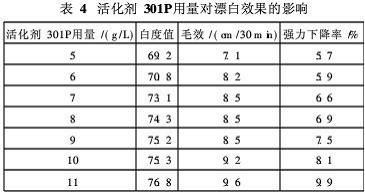

活化剂301P用量对漂白效果及强力的影响见表4。处理条件为:H2O216 g/L,NaOH 2 g/L。
由表4可知,随着活化剂301P用量增加,织物的白度和毛效变化不大,强力有所下降。活化剂301P在碱性条件下,对织物中的棉籽壳、果胶物质、含氮物质及蜡状物质等有一定的去除作用,使织物的吸水性增强,因而白度和毛效提高。综合考虑,取活化剂301P用量8~10 g/L为宜。
