在全球绿色生产浪潮日益高涨的趋势下,多元羧酸整理剂是棉织物防皱整理的应用热点,如果能进一步提高多元羧酸整理剂的整理效果并降低整理成本,多元羧酸无甲醛整理剂必然会有更大的发展前景和应用价值.本文将一种优良的食品添加剂海藻酸丙二醇酯(PGA)[1]与无甲醛整理剂BTCA混合应用于棉织物抗皱整理[2-3],并研究其最佳工艺条件.
1试验
1.1材料及仪器
纯棉平纹织物(经退浆、煮练、漂白,524根/10cmx283根/10cm14.76texxl4.76tex,青岛装饰布总厂);
药品:海藻酸丙二醇酯(PGA,分析纯,青岛明月海藻集团有限公司),丁烷四羧酸(BTCA,工业级,上海凯路化工公司),硼酸(分析纯,莱阳市双双化工有限公司),氯化镁(分析纯,天津市博迪化工有限公司),次亚磷酸钠(分析纯,天津市北方天医化学试剂厂).
仪器:LFY-l型织物折痕恢复性测定仪(山东省纺织科学研究院),LD-30型小样定型烘干机、LTD型小样定型烘干机、EL-400型气动立式小轧车(上海朗高纺织设备有限公司),SC-80C型全自动色差计(北京康光仪器公司),BS110S型电子天平(湖南长沙湘仪有限公司).
1.2整理工艺
浸渍(室温,PGA,BTCA,次亚磷酸钠40g/L,硼酸5g/L,氯化镁20g/L,10n)→二浸二轧(轧余率75%~80%)→预烘(80oC,5min)→焙烘→水洗→烘干.
1.3测试
折皱回复角:按GB/T3819—1997测定;断裂强力:按GB/T3923—1997测定;白度:使用全自动测色仪中的Datamatch测试软件,在D65光源、10°视角下测试.
2结果与讨论
2.1PGA用量

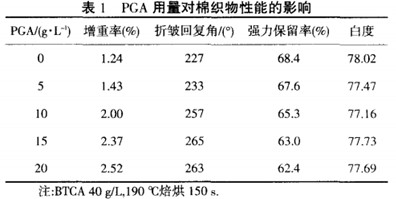

由表1可知,棉织物的增重率随PGA用量的增加而增加.PGA接枝棉织物的主要方式为:(1)与BTCA交联反应;(2)与棉织物上的羟基反应.当PGA用量较低时,随PGA用量的增加,接枝棉织物的增重率迅速提高;l5g
2.2BTCA用量

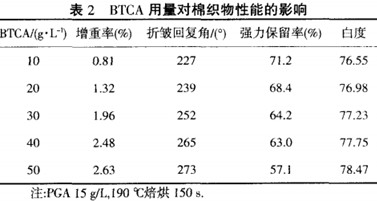

由表2可知,当BTCA用量较低时,随用量的增加,既有利于与棉织物的反应,也有利于与PGA反应而接枝到棉织物上;当BTCA用量增加到一定值时,反应趋于平衡,增重率增加缓慢,再增加HBTCA用量对增重率影响不大.在其他条件一定时,BTCA
2.3焙烘时间

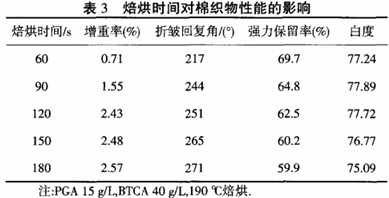

由表3可知,棉织物的增重率随焙烘时间的延长而增加.当焙烘时间较短时,PGA、BTCA和棉纤维3者之间的交联少;随焙烘时间的延长,3者的共价交联越充分,抗皱效果越好,且对白度影响不大,但棉织物断裂强力保留率随交联程度的提升而降低.综合考虑,选择焙烘时间为150 S.
2.4焙烘温度

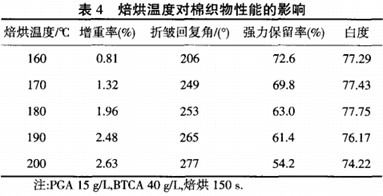

焙烘温度对棉织物性能的影响见表4.
由表4可知,棉织物的增重率随焙烘温度的升高而增加.焙烘温度升高,有利于PGA、BTCA和纤维素3者之间交联反应的进行,因此棉织物的折皱回复角随之升高,且对白度影响不大,但织物的断裂强力保留率随温度的升高而明显降低,综合考虑,选择焙烘温度为190°C.
