2.2复合柔软剂的应用研究

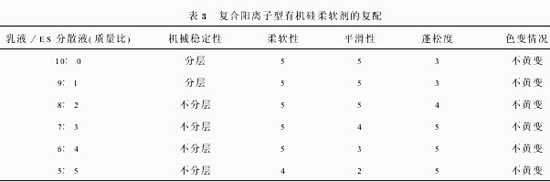

从表3发现,合成有机硅乳液的机械稳定性不理想,在4000r/min的离心速度下,30min即分层。但随着配入的ES分散液增加到20%以上时,则可获得非常稳定的柔软剂。这可能是由于ES吸附在有机硅乳液的乳胶粒表面,形成复合的带有大量正电荷的界面膜,从而因同性电荷相互排斥,防止聚结,提高了乳液的稳定性[11]。从表3还发现,复合柔软剂中,随着ES分散液含量增加到一定程度,整理后织物的柔软性及平滑性均下降,蓬松度却有所增加,这是由于复配所用两类柔软剂的整理效果相互叠加所致。而当ES分散液含量在20%~30%之间时,复合柔软剂除非常稳定外,还具有最佳的综合整理效果,有效降低了有机硅柔软剂的成本。由于有机硅乳液中1831用量较少,经后整理的织物均未出现色变现象。
3结论
笔者采用少量的阳离子型乳化剂合成阳离子型有机硅乳液,研究发现催化剂浓度过高会使合成的聚硅氧烷产生交联,阳离子及非离子乳化剂对乳液稳定性及聚合速率均有较大影响,催化剂浓度1%、聚合温度80℃、阳离子乳化剂浓度10%、非离子乳化剂浓度2%是合成乳液较合适的工艺条件。乳液中配入20%~30%的氯化二硬脂酰胺乙基环氧丙基季铵盐分散液,可制备稳定、成本适中的复合阳离子型有机硅柔软剂,对涤纶长丝织物进行整理,获得了良好的综合手感,并解决了色变问题。
参考文献:
[1]章基凯,李燕声,潘友虹.环硅氧烷阳离子乳液聚合的新方法[J].弹性体,1991,(4):10-15.
[2]柴淑玲.八甲基环四硅氧烷阳离子乳液聚合反应的研究[J].皮革化工,1996,(1):3-5.
[3]孟庆飞,刘国超.一步法合成氨基改性有机硅微乳[J].有机硅材料,2002,16(4):16-17.
[4]周绍萁.阳离子柔软剂的合成、性能及应用[J].印染助剂,2002,19(3):1-5.
[5]BarrereM,GanachaudF,BendejacqD.Anionicpoly-merizationofoctamethylcyc lotetrasiloxaneinminiem-ulsion.Molarmassanalysesandmechanismscheme[J].Polym,2001,42:7239-7246.
[6]张美珍.聚合物研究方法[M].北京:中国轻工业出版社,2000.
[7]马承银,陈红梅,王松,等.羟基硅油乳液合成中“漂油”现象的探索[J].广州化学,2002,27(4):20-23.
[8]辛松民,王一璐.有机硅合成工艺及产品应用[M].北京:化学工业出版社,2000.
[9]CarmichaelJB,WingerR.Cyclicdistributionindimethylsiloxanes[J].
JPolymSci,PartA,1965,(3):971-984.
[10]李光亮.有机硅高分子化学[M].北京:科学出版社,1998.
[11]曹同玉,刘庆普,胡金生.聚合物乳液合成原理、性能及应用[M].北京:化学工业出版社,2002
<<上一页[1][2][3]
