核心提示：牛仔压皱整理是近年来较流行的一种整理工艺，助剂厂商也推出了很多相关助剂，其中牛仔压皱树脂就是主要的一类。牛仔压皱树脂作用原理与免烫整理类似，通过活性基团与纤维素长链分子中的羟基发生共价交联反应，将纤维素纤维相邻的分子链联结起来，限制其之间的相对滑动，从而保证牛仔布上的褶皱不会消失，即具有形态记忆功能。水洗厂一般要求在130～150℃条件下加工(免烫加工一般在150～170℃)，因此要求压皱树脂的活性要高，整理后一般进行一道水洗，即可除去大部分甲醛。试验对牛仔压皱树脂整理的处方进行了优化，并评定了使用效果。
前言

牛仔压皱整理是近年来较流行的一种整理工艺，助剂厂商也推出了很多相关助剂，其中牛仔压皱树脂就是主要的一类。牛仔压皱树脂作用原理与免烫整理类似，通过活性基团与纤维素长链分子中的羟基发生共价交联反应，将纤维素纤维相邻的分子链联结起来，限制其之间的相对滑动，从而保证牛仔布上的褶皱不会消失，即具有形态记忆功能。水洗厂一般要求在130～150℃条件下加工(免烫加工一般在150～170℃)，因此要求压皱树脂的活性要高，整理后一般进行一道水洗，即可除去大部分甲醛。试验对牛仔压皱树脂整理的处方进行了优化，并评定了使用效果。
l试验

1．1织物、药品与仪器
织物靛蓝染色牛仔布(58tex／58tex，283根／10cmX173根／10cm)，直接染料染色纯棉府绸(14．8tex／l4．8tex，523根／10cm,X283根／10cm)。药品2D树脂(自制)，氯化镁，硫酸铝，磷酸二氢钠，氯化铵，柠檬酸，氟硼酸钠，氯化锌(均为分析纯，国药集团)，非离子聚丙烯酰胺(分子质量100万，上海恒谊化工有限公司)，渗透剂JFC(浙江传化)
仪器101A—l型电热鼓风恒温干燥箱(上海市崇明实验仪器厂)，YG(B)026H-250型强力仪(温州大荣纺织标准仪器厂)，MACBETH7000A测色仪，YG(

1．2工艺

纯棉府绸压皱整理工艺流程浸轧树脂工作液(2D树脂70g／L，轧余率70％)一预烘(100℃×1min)-焙烘(150℃X3min)回潮(24h)测试

1．3性能测试

(1)压皱效果

参照GB／T3819~1997(纺织品织物折痕回复性的测定回复角法》测试整理后织物的折皱回复角，并结合目测评判压皱效果。

(2)色变

用MACBETH7000A测色仪测试压皱处理前后色布的色差(AE)。

(3)撕破强力

参照GB／T3917．2一l997《纺织品织物撕破性能第2部分：舌形试样撕破强力的测定》测试。

2结果与讨论

2．1催化剂的影响

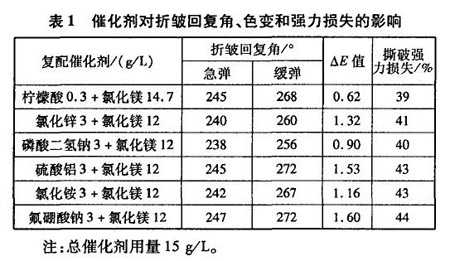

压皱整理用催化剂一般为无机盐或有机酸，不同的催化剂活性不同，且许多催化剂对直接染料有影响，易引起色变。试验采用不同的复合催化剂，作用于直接染料染色的纯棉府绸，结果见表1

由表1可知，不同的催化剂会对织物的颜色产生影响，氯化镁与柠檬酸复配催化剂产生的色变相对较小。不同的催化剂活性有差异，其中氟硼酸钠与氯化镁复配催化剂的折皱回复角最高，表明催化活性最高，2D树脂交联最充分；但氟硼酸钠对色变影响和强力损失较大，且价格较贵，不适合使用。通过对比分析，认为柠檬酸0．3g／L，氯化镁14．7g／L，催化作用对织物强力的影响最低，活性适中，色变小，适合作为压皱树脂用催化剂。

2．2增硬剂的影晌

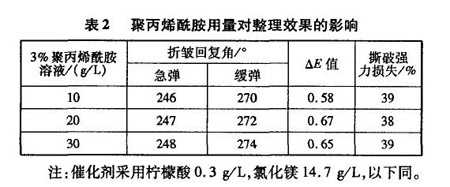

单独采用2D树脂进行牛仔布压皱整理，立体效果不强，手感较软，回弹性不佳，不利于后续加工。一般可通过加入增硬剂来调节布面立体感，利于后续加工，同时水洗后硬度消失，不影响牛仔衣物的服用性能。试验选用聚丙烯酰胺作为增硬剂，对直接染料染色的纯棉府绸进行整理，效果见表2。

3应用实例

牛仔布压皱整理工艺处方／(g／L)

柠檬酸0．3

氯化镁l4．7

TF-65215

3％聚丙烯酰胺水溶液2O

2D树脂7

渗透剂JFC2

牛仔布压皱整理工艺流程浸轧树脂工作液(2D树脂70g/L，轧余率70％)脱液一烘干(95～110℃，含潮率15％～20％)一压皱一焙烘(130℃×15min)一出箱一水洗

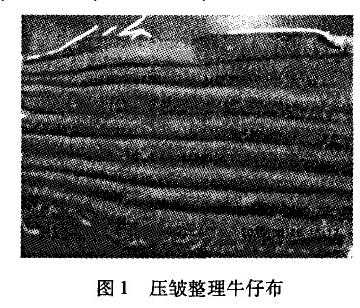

4结论

牛仔布压皱整理所用催化剂会使染色织物产生一定的色变。试验发现，复配催化剂柠檬酸0．3g／L，氯化镁l4．7g／L，整理织物的色变最小，强力损失较低。增硬剂可以增强牛仔布的立体感，改善加工性能，对压皱效果、色变和强力损失影响不大。强力保护剂TF．652可以有效改善强力损失，用量以15g／L为宜。优化处方为：2D树脂用量7Og／L，增硬剂20g／L，强力保护剂TF-65215g,／L，渗透剂JFC2g／L。优化整理的牛仔布压皱效果好，强力损失较小，色变
