一）隔离盘
由于自排风式纺纱杯内气流自上而下流动，所以由输送管道出来的纤维在未到达凝聚槽以前会受气流运动的影响，俯冲到回转纱条上形成缠绕纤维，因此自排风式纺纱杯内必须设置隔离盘。隔离盘1是一个表面有倾斜角，边缘上开有导流槽的圆盘，装在阻捻头上，位于输送管道出口2与纺杯凝聚槽之间，它的顶面与纺纱器壳体4的间隙形成一个环形扁通道5，扁通道与输送管相连，如图9-2-17所示。自分梳辊3剥离下来的单纤维，随气流通过输送管道、扁通道到达纺纱杯6的滑移面，然后滑向凝聚槽。隔离盘的作用有三，即隔离纤维与纱条；定向引导纤维；使气流与纤维分离。
当纤维随气流进入扁通道，沿隔离盘表面到达纺纱杯滑移面时，由于离心力的作用紧贴于纺杯杯壁，因凝聚槽处的离心力最大，所以纤维沿杯壁滑入凝聚槽。和纤维一起进入扁通道的气流到达纺纱杯壁面，即被壁面带动回转，在转过一个角度后，在纺杯真空度的吸引下自导流槽流下，从排气孔排出，从而实现了气流与纤维的分离。导流槽按纺杯回转方向，比输送管口超前一个角度，此超前角的作用是避免纤维随气流沿导流槽进入纺杯成为缠绕纤维。并利用向导流槽流动的气流引导纤维，使纤维向滑移面运动的方向与滑移面的切向夹角减小，以避免冲撞壁面，破坏伸直度。超前角的大小，应根据纤维种类和纺杯转速而定，纤维长，纺纱杯转速高，超前角宜大，反之超前角宜小。

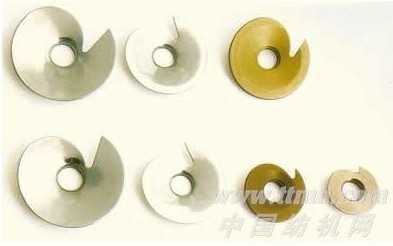

不同产品品种，使用的纺杯直径不同，则隔离盘规格不同。
