供气原理及多色纬纱的织造

(一)供气原理

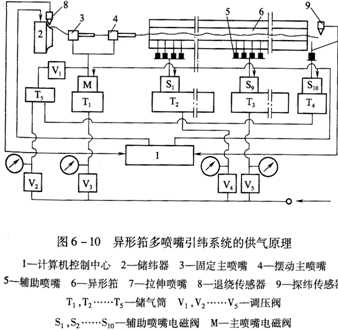

异形筘多喷嘴引纬系统的供气原理如图6—10所示。主喷嘴3、4的压缩空气由两部分供应：储气筒T1通过电磁阀M向主喷嘴供应压力较高的压缩空气(0.3～0.35MPa)，高压气流用于引纬；储气筒T5的压缩空气经低压调压阀V1后，持续地向主喷嘴供应，使在电磁阀M关闭之后，主喷嘴仍然保持着较弱的微风气流。主喷嘴微风的作用是：在非引纬期间，让主喷嘴内的纬纱受到一个预张力，使纬纱保持伸直状态，防止卷缩。

压缩空气由储气筒T2、T3经电磁阀S1、S2……S9向辅助喷嘴5做分组供应，每2～4个辅助喷嘴为一组，由一个电磁阀控制它们的喷射时间。辅助喷嘴的问距一般在30～80mm，分大间距和小间距两种.大部分辅助喷嘴为大间距，仅靠近出梭口侧的若干辅助喷嘴采用小间距，如PAT—A型喷气织机的辅助喷嘴大间距为74mm，最后几个辅助喷嘴的小间距为37mm，辅助喷嘴分别由储气筒T2、T3供应压缩空气，T2的供气压力比T3略低。引纬工艺设计中产生上述排列间距和供气压力差异的原因是：当纬纱飞行到异形筘6的右侧区段时，由于纬纱质量增大，纬纱头端飘动的可能增大，这时主喷嘴已经闭合，纬纱完全依靠辅助喷嘴的气流来牵引，纬纱头端的飞行速度可能不及后续部分的纱线速度，即出现“前拥后挤”现象。为防止纬纱速度的下降，将最后几组辅助喷嘴的供气压力提高，排列间距减少，以提高气流对纬纱头端的牵引能力。
