喷气织机引纬系统的类型

(二)主喷嘴+辅助喷嘴+异形筘引纬系统

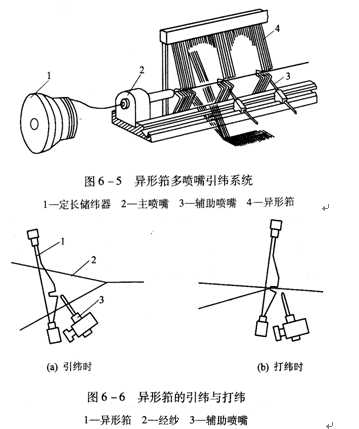

这种引纬系统去掉了管道片，采用异形钢筘的筘槽引导气流与纬纱运动，如图6—5所示。引纬时从定长储纬器1上释放的纬纱被主喷嘴2引入异形筘(又称槽筘)4的筘槽中，半敞开的筘槽对引纬气流的约束能力较差，气流扩散严重，引纬气流速度很快衰减。多个辅助喷嘴3相隔一定距离安装在筘座上，不断向筘槽喷射气流，使引纬气流在较长距离内保持所需的流速，让纬纱得到适宜的牵引而穿越整个梭口。引纬以后，留在筘槽内的纬纱被钢筘打向织口，异形筘在引纬和打纬时的状态如图6—6所示。

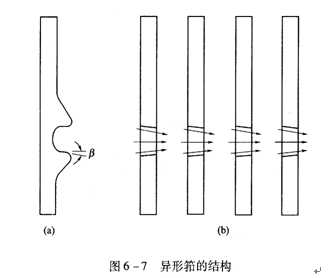

 异形筘筘槽上部的突起称为上唇，下部突起称为下唇。上唇至筘底的高度随主喷嘴高度的不同而不同，一般为51—57mm。下唇边的倾角β也有0°、6°、12°等不同规格，如图6—7(a)所示，为了减少气流在筘槽的扩散，有的将筘齿片的筘槽加工成锥形结构，如图6—7(b)所示。
