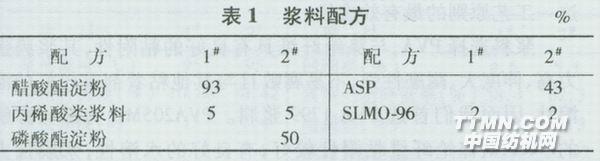

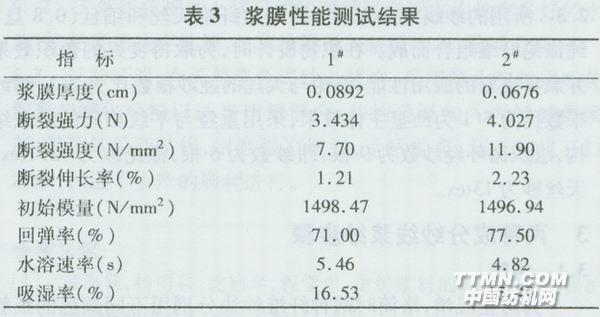

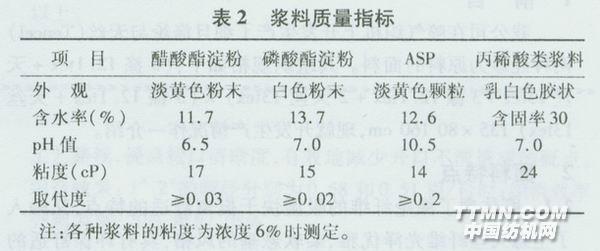

l 前言天然彩棉的色素不稳定，遇到酸、碱及强氧化剂色素会发生变化。同时，在浆纱过程中不能产生有害物质，以确保彩棉纺织加工过程中的绿色环保性。因此，对大然彩色棉织物经纱上浆的研究具有史加重要的现实意义。为此，我们主要对天然彩色棉绿色和棕色两大系列J14．6tex色彩纱进行了上浆性能的研究。2 浆料配方的确定传统的纯棉纱上浆大多以淀粉为主浆料，加入适量的PVA，以增强浆料的成膜性和耐膜性，提高纱线可织造性。但PVA不易降解，严重污染环境。目前，世界上许多国家已经开始禁止使用PVA，因此，寻求替代PVA浆料的上浆已成为人们关注和研究的重点。为了保证天然彩色棉织物的无污染性，采用变性淀粉上浆。采取“高浓低粘、小张力、被覆浸透兼顾”的工艺原则，达到提高纱线可织性的目的。变性淀粉与原淀粉相比，它的分子量小，浆液粘度低，粘度热稳定性好，改善了原淀粉的浆液、浆纱性能。在变性淀粉中酯化、醚化淀粉等对于纯棉纱上浆表现出了尤为突出的效果。如磷酸酯淀粉、醋酸酯淀粉以及由荷兰Avebe公司研制的将马铃薯淀粉进行四次醚化变性制得的ASP浆料，在对纯棉纱上浆的实验中，取得了很好的效果。它们都属于高浓低粘浆料，粘度热稳定性优良，浆膜光滑柔韧，从计算COD与BOD的比值可知，它们较PVA容易降解，因此，是理想的彩色棉纱上浆浆料。其浆料配方见表l。3 浆液性能测试3．1 浆料质量指标(见表2)注：各种浆料的粘度为浓度6%时测定。3．2 浆膜性能测试按浆料比例配制成6％浓度的浆液，经煮浆冷却至80℃，慢慢倒入一校正水平的浆膜模具中，刮平浆液，自然干燥后将浆膜剥下备用。浆膜性能测试结果见表3。从表3可看出，l#、2#配方中浆膜断裂强力、断裂伸长率等指标能满足上浆工艺的要求。浆膜回弹率均为70%以上，说明浆膜的弹性均较好，承受反复拉伸作用的能力较强，能适应织造的要求。水溶速率均较低，有利于浆

料退浆。
