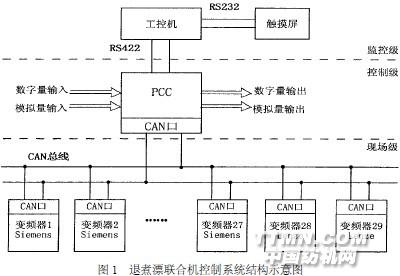

退煮漂联合机是将坯布进行退浆、煮炼、漂白的印染前处理设备。Brubomatic E Ⅱ型宽幅退煮漂联合机是世界闻名的荷兰BRUGMAN 公司生产的新型设备之一,它在传统退浆、精炼、漂白工序的基础上,实现了工艺的缩短与合并,效率高、适用广。其工艺流程为:进布--预洗--浸渍--漂白--后洗--烘干--出布其中进布、出布单元由连续进布装置和连续出布装置构成;预洗,即浸渍前的洗涤,由前3 台水洗箱组成;浸渍后的漂洗,即后洗,由后4 台水洗箱组成;浸渍工序在浸渍槽中完成对化学药品的浸渍;漂白工序在有钢型履带的蒸箱中完成;烘干工序由3套筒形干燥机完成。1 系统概述Brubomatic E Ⅱ型退煮漂联合机在控制结构上是一个典型的现场总线控制系统。它采用先进的交流变频调速和微机控制、网络通信技术,达到了机台之间的同步协调和广调的速比范围,实现了各种工艺参数的在线检测和自动控制,提供了简洁明了的人机界面。特别是采用了现场总线CANBUS 的通信技术,大大提高了整台机器的运行可靠性和工作稳定性。整台设备集自动化、计算机、网络、通信技术于一体,效率高,适用广,属同类设备中的先进产品。其控制系统结构框图如图1 所示。2 现场总线技术现场总线是当前自动化技术发展的热点。将其应用到印染机械中,无疑对设备的运动协调、可靠高效、产品质量起到关键作用。CAN (Controller AreaNetwork) ,即控制器局域网,是现场总线中的一种。由于其高性能、高可靠性,国外许多大公司的工控产品都采用了这一技术,应用于各行各业。由图1 可见,Brubomatic E Ⅱ型退煮漂联合机控制系统现场级由可编程计算机控制器( PCC) 和29台变频器组成CAN 局域网(根据传动需要,其中2台为Lenze 变频器,其它为Siemens 变频器) 。中间控制级PCC 通过CAN 总线,向变频器发送频率给定、起停控
