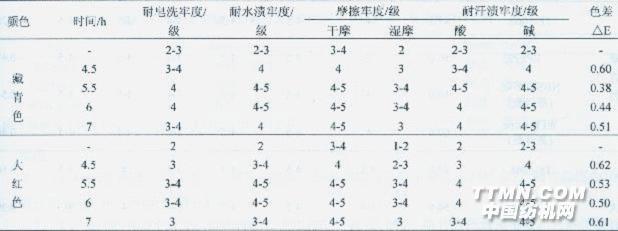

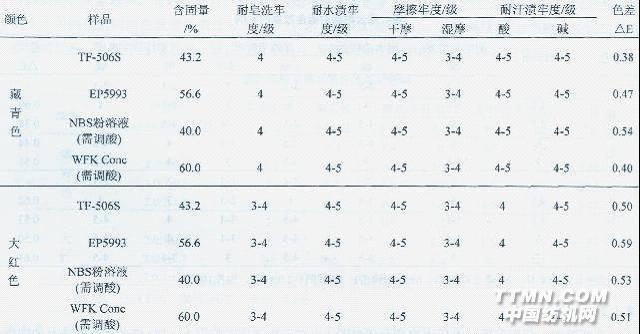

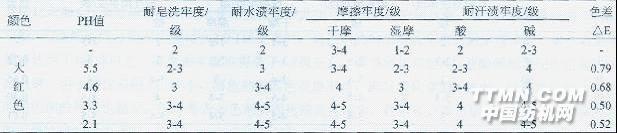

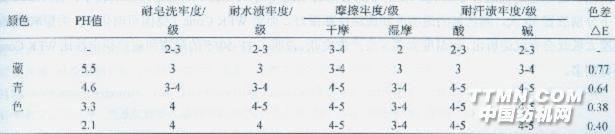

张红燕，吴彬，蔡宇，藤晓玲，金鲜花2．1．4 缩合时间 从表4可看出，缩合反应5．5小时至6．0小时后所合成的固色剂的固色效果最好，延长固色时间，固色效果反而降低，而且色差也变大，这与前面所讨论的结果是一致的，再次证明了固色剂的分子量过大，固色效果变差的事实。因此，考虑到能耗以及固色效果等因素，我们可以得出对于本聚合体系，缩合时间以5．5h为宜。表4缩合时间对固色效果的影响 [说明]合成条件：M(磺化双酚A)：M(萘酚磺酸)：M(甲醛)=2．0：1：0．7，温度100℃2．1．5 PH值 在实验中，我们发现，不仅固色剂分子量的大小对固色效果影响很大，PH值的大小对产品的固色效果影响也很大。从表5中的结果可以看出，固色剂产品的PH值越小，固色效果越好，这说明了酸性条件能促进固色剂的成膜性。综合考虑所得固色剂的固色效果及所需的成本，可以得出固色剂的PH在3．3左右时性价比更高。表5固色剂PH值(1％水溶液)对固色效果的影晌续表52．2 TF-506S与其它常用酸性固色剂固色效果比较 从表6中的数据可以看出，在同样含量及工艺条件下，本实验所合成的酸性固色剂TF-506S，其耐皂洗、耐水渍、耐汗渍等牢度和色变等与市场上常用的一些国外酸性固色剂EP5993、NBS粉溶液(需调酸)、WFK Conc(需调酸)等相同，均达到4级以上，这说明了TF一506S的例色效果达到了国外的水平。 表6 TF-506S与其它常用酸性固色剂固色效果比较 [说明]EP5993为朗盛化学的产品，NBS粉为Bayer公司产品，WFK Conc是德国司南化学的产品2．3 TF-506S的稳定性测试2．3．1 耐寒和耐热稳定性 一个产品的好坏，其耐热、耐寒稳定性起着至关重要的作用，因此我们按1．4所述的方法对TF-506S的耐热、耐寒稳定性进行了研究。表7中的数据表明温度对TF-506S的稳定性影响较小，在-7℃

和50℃下分别放置30天，固色剂的透明度和流动性都很好，而对WFK Conc(德国司南化学)的影响较大，温度太低就会有沉淀析出，而温度太高又会产生交联。说明了TF一506S的耐寒和耐热稳定性比WFK Conc要好的多。
