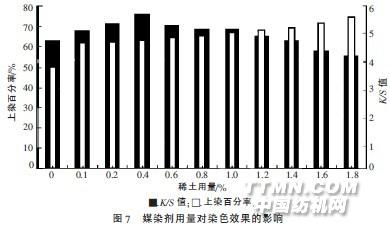

杨蓉，许海育3.2 稀土的筛选取丝黏混纺针织物各2 g，分别以栀子黄染料1%，浴比为1∶25，以醋酸调节pH 值至3， 始染温度为50 ℃，染色温度为90 ℃，以表1的工艺条件和图1 工艺曲线进行染色。测试染色上染百分率和染样K/S 值见表1 所示。由表1 可以看出，稀土的加入能明显提高染料的上染百分率和染样的表观染色深度K/S 值。其中以（Pr/Nd）2O3作为媒染剂时，上染百分率提高34.51%，K/S 值提高17.99%，媒染效果最为明显。其次，Re·Nd 和La2（CO3）3的媒染效果也较明显。3.3 媒染方式的选择以（Pr/Nd）2O3作为媒染剂，分别采用前媒法、同浴法和后媒法3种媒染方式进行媒染试验，染色工艺曲线分别如图1、图2、图3 所示。取丝黏混纺针织物各2 g，稀土用量1%，浴比为1∶25，以醋酸调节pH 值至3，其中同浴法始染温度为50 ℃，染色温度为90 ℃，染色结果见表2。按3 种媒染方式的染色效果比较，（Pr/Nd）2O3媒染剂的同浴媒染法染色效果最好， 其次为后媒法，说明（Pr/Nd）2O3在用于栀子黄染料染色时最适合用同浴媒染法。3.4 媒染剂用量对栀子黄染色效果的影响选用（Pr/Nd）2O3作为栀子黄染料染色的媒染剂，通过媒染剂加入量的改变，测试（Pr/Nd）2O3媒染剂在栀子黄染料染色中的作用。染色工艺采用图1 所示同浴媒染法工艺。其中，取丝黏混纺针织物各2 g，浴比为1∶25， 以醋酸调节pH 值为3，始染温度为50 ℃，染色温度为90 ℃，染色效果见图7。由图7 可以看出，随着稀土用量的增加， 上染百分率逐渐增大，但当稀土用量大于1.4%时，K/S 值逐渐减小， 小于未加稀土时的K/S值。这可能是由于稀土量过大时，与染料发生络合作用，使得染色织物的亮度有较大幅度的增加，从而导致K/S 值的减小。
