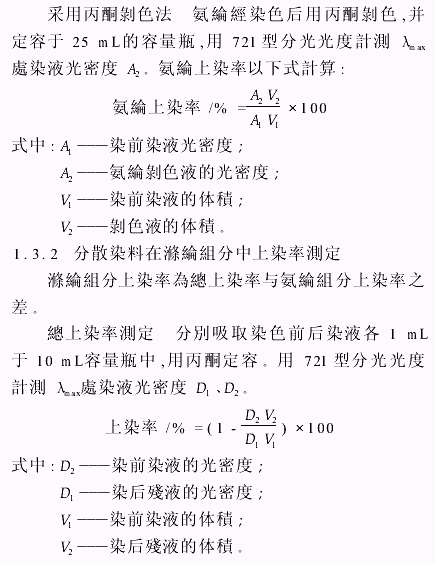

分散藍２Ｂ、分散深藍ＥＸ　ＳＦ、分散翠藍Ｓ　ＧＬ、分散紫ＨＲＦＬ、分散藍２ＢＬＮ、分散深藍ＨＧＬ、分散藍ＳＥ　２Ｒ（以上均為商品染料）。試劑　氫氧化鈉、保險粉、碳酸鈉、硫酸銨、丙酮（以上均為化學純）。儀器　Ｌ　２４Ｈ　１振蕩染色机、７２２型分光光度計、ＦＡ２１０４Ｓ電光分析天平、Ｈ　２４ＣＦ快速試色机。１﹒２　試驗方法１﹒２﹒１　前處理氨綸裸絲用平平加Ｏ１ｇ／Ｌ，浴比為１︰３０，８５℃下處理３０ｍｉｎ，自然晾干﹔滌綸織物用精練劑２ｇ／Ｌ，純鹼１ｇ／Ｌ，浴比為１︰３０，８５℃下處理３０ｍｉｎ，水洗晾干。１﹒２﹒２　染色染色處方／％（ｏｗｆ）分散染料 　２硫酸銨／（ｇ／Ｌ）１浴比１︰５０１﹒３　測試１﹒３﹒１　分散染料在氨綸組分中上染率的測定２　結果与討論２﹒１　分散染料對滌／氨染色的升溫上染規律采用低溫型分散藍２ＢＬＮ、中溫型分散藍ＳＥ　２Ｒ和高溫型分散深藍ＨＧＬ，在不同溫度下對滌／氨（９５／５）雙組分樣品進行恒溫染色，保溫６０ｍｉｎ。染后用熱水洗，晾干，分別測定兩組分上染率，其結果見圖１～３。由圖１、２可看出，低溫階段，隨著溫度的上升，分散染料在氨綸組分中的上染率升高較快，在滌綸組分中的上染率上升較慢﹔當溫度上升至９０℃或１１０℃后，上染到氨綸組分上的分散染料開始向滌綸組分轉移，氨綸組分中分散染料的上染率開始回落，而滌綸組分中分散染料的上染率繼續上升。這是由于氨綸纖維的玻璃化溫度很低（－５０～－３０℃）[２]，溫度較低時，纖維中的軟鏈段已經發生運動，染料分子可以比較容易地擴散進入纖維﹔而滌綸纖維的玻璃化溫度為８０℃，只有當溫度超過９０℃以后，無定形區的鏈段才開始運動，上染率開始明顯提高。分散染料品种不同，其上染規律也有所不同。低溫型分散染料分散藍２ＢＬＮ由于分子体積較小，所以在較低的溫度（９０℃）下，其在氨綸組分中的上染率就開始下降﹔分散深藍ＨＧＬ在１１０℃才開始回落﹔

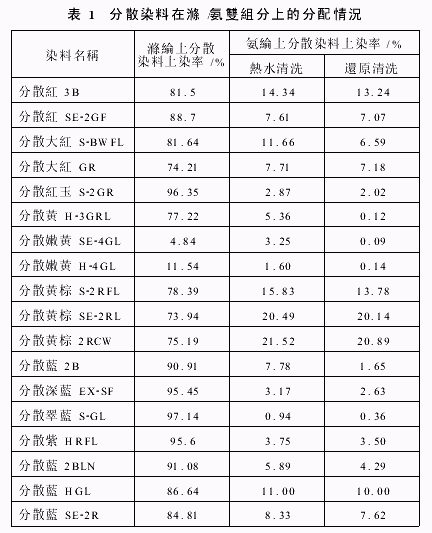

中溫型分散染料分散藍ＳＥ-２Ｒ則一直呈上升趨勢。但是，染色溫度超過９０℃之后，其在滌綸組分中的上染率提升比在氨綸組分中快。從圖３可以發現，分散染料在氨綸与滌綸兩組分上的分配，也隨溫度變化而呈現一定的規律。低溫階段，分散染料在氨綸上的上染率高于在滌綸上的上染率，三种染料的氨綸上染率之比分別于７０℃、９０℃和８０℃后開始回落。當溫度達到１３０℃時，三种染料在兩种織物的上染分配系數為０﹒０５６、０﹒１０、０﹒０８３，均高于氨綸与滌綸雙組分纖維的重量比（５︰９５），即一般染色情況下，分散染料對氨綸組分的上染要高于滌綸組分。２﹒２　分散染料品种与滌／氨上染分配的關系采用１８种常用分散染料，對滌／氨（９５︰５）兩种纖維進行染色。室溫開始染色，以３℃／ｍｉｎ升溫至６１２０℃，保溫３０ｍｉｎ。染后分別用熱水清洗或還原清洗，測定各分散染料在兩組分中的上染率（見表１）。 表１中，除几個黃色品种，如分散嫩黃ＳＥ　４ＧＬ、分散嫩黃Ｈ　４ＧＬ和分散黃Ｈ　３ＧＲＬ對滌綸、氨綸兩組分上染率均很低外，大多數黃色染料對氨綸具有較高的上染率，如分散黃棕Ｓ　２ＲＦＬ、分散黃棕ＳＥ　２ＲＬ和分散黃棕２ＲＣＷ等，它們在氨綸組分上的上染率均達２０％以上。深色品种除分散藍ＨＧＬ（對氨綸上染高達１１﹒００％）外，其它一些染料，如分散藍２ＢＬＮ、分散紫ＨＲＦＬ、分散深藍ＥＸ　ＳＦ、分散翠藍Ｓ　ＧＬ和分散藍ＳＥ　２Ｒ等，對氨綸上染較少，最高也不超過９％。紅色品种則介于黃色与深色品种之間，即對氨綸的上染比黃色少，但比深色品种多。將染色樣品進行還原清洗，發現所有分散染料對氨綸的上染率均有所下降。有些分散染料，如分散大紅Ｓ　ＢＷＦＬ、分散黃Ｈ　３ＧＲＬ和分散藍２Ｂ等，對氨綸的上染率明顯下降，而某些染料品种染色氨綸，經過還原清洗后，氨綸上染率下降并不明顯，這与分散染料的分子結构及上染情況密切相關。３　結論氨綸的玻璃化溫度較低，所以在

低溫階段，分散染料對氨綸組分有較高的上染率﹔隨著溫度的升高，分散染料在氨綸、滌綸兩組分中的上染率均有明顯升高﹔達到一定溫度時，氨綸上的分散染料開始向滌綸轉移，氨綸中分散染料的上染率降低，而滌綸中分散染料的上染率提高。一般情況下，分散染料對氨綸組分上染比滌綸組分要多。不同分散染料品种對滌綸、氨綸兩組分的上染也不同，黃色及個別紅色品种分散染料對氨綸有較高的沾染，深色品种分散染料對氨綸沾染相對較輕。染色后進行還原清洗，普遍會降低分散染料在氨綸組分上的得色。
