以真丝刺绣绡作底料的著名“苏绣艺术品 ，将中华民族优秀的苏绣艺术与高档品质的真丝桶相结合，成为国际国内高级艺术品收藏家的宝物。然而，由于微生物细菌充斥自然界，并随着自然界环境的恶化，对真丝塥作底料的艺术品也面临如何抗拒微生物侵蚀破坏，延长艺术品艺术寿命，保持其特有艺术风格的新课题 本文在剖析桑蚕丝纤维产生霉变、腐蚀、退化现象和综述分析防霉整理工艺技术的基础上，通过对用于苏绣的真丝刺绣蛸进行防霉整理工艺的设计、试验和投产，探讨真丝作底料的艺术品防霉整理的工艺技术。一、防霉整理方法对桑叠丝蛋白纤维织物的防霉整理，我国研究较少，纵观国内外在这一领域的成果，针对真丝绸的性能及风格，可作以下综述分析。1．化学改性法：采用化学方法将丝纤维变性，使之具有抗微生物的能力。主要方法有乙酰化和氯乙基化，但乙酰化过程需在强酸条件下进行，氰乙基化则需在强碱性条件进行，虽然其效果具有长期抗防霉性能，但会改变真丝绸所具有的优良服用性能，因而一般不宜使用。2．化学隔膜法： 采用化学方法，在织物表面建立隔膜层，使织物纤维与外界霉菌微生物隔离，从而达到防霉整理的目的。这种方法可以阻碍霉菌微生物的生存，但不具长久性。主要方法有酸性腋态树脂整理和阿里加尔法两种，由于这种方法是在织物表面形成薄膜，极易损害真丝绸的手感和飘逸感，一般亦不宜选用。3．化学防霉剂法：这种方法可使真丝织物获得较理想的防霉性能，它采用(1)无机化合物(如铜类盐、重金属盐)；(2)有机金属化合物(如铜、汞、锡、锆、镉、钴等的有机化合物)；(3)有机化台物(如SAQ一1、有机硅抗菌防霉荆)防霉处理，其选择区域广泛，处理方便，可根据需要选择合适防霉荆整理，是应用最多的方法之一。本项目选择了国内可购的SAQ一1有机硅抗菌防霉剂和菌霉净进行对比选择试验。二、工艺选择1． 防霉剂对比试验采用SAQ一1有机硅防霉剂(上海树脂厂研制)和菌霉净(

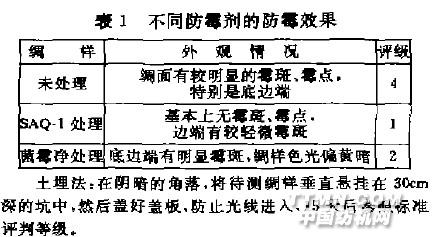

江苏启东农药厂研制)对比试验。分别取以上两种防霉剂配成5 浓度的溶液，然后准确称取真丝刺绣绡(天蓝色)绸样2 g／蚨，共2块，以1：10浴比在室温(35～ 40X3)浸渍处理30rain，挤去浸渍液，置烘箱中，在100～120℃ 焙烘5 min，然后将绸样采用土埋法测试，参照评定标准和外观情况评定，见表1(黄霉季节)。从表l可看出，SAQ_1防霉荆有较好的防霉效果，对织物外观影响甚小，可作为真丝剌绣绡的防霉处理用剂2． 防霉剂处理液浓度选择分别取不同浓度SAQ-t防霉剂，将真丝刺绣蛸(2 g／块)以l：10浴比在35～40"C浸渍处理3 omin，挤去溶液，培烘(1O0～120℃)5 min，再采用土埋法对比观察实验，按标准评定结果．见表2。表2表明．SAQ—l防霉剂4 及以上浓度时，肪霉效果均可达到要隶。投产试制工艺情况1． 工艺路线根据真丝刺绣蛸的产品特点、要求，企业具备的设备条件及肪零处理条件等情况，选定工艺路线为；
