纯棉薄织物的低温免烫整理陈启宏曾林泉杨伟李勇明

棉织物性能优良，深受人们喜爱，但其弹性较差，常需进行免烫整理以提高弹性。 对于纯棉厚织物来说，整理前的强力较高，整理后虽然强力下降，但并不影响服用性能，所以很多免烫整理工艺都能满足要求；而对于纯棉薄织物，由于整理前织物的强力较低，需要制定合适的免烫整理工艺，才能使整理后的织物满足服用要求。本试验探讨了纯棉薄织物的低温免烫整理工艺。2．试验部分2．1试验材料及仪器 织物：5．83texX2／5．83texX2 365．8／198．1根／10cm纯棉线府绸。 药品：2D醚化低温型树脂WFR．3B，酸性催化剂C一2，弹性硅酮类柔软剂WFS-1，纤维保护剂WFE一1，渗透剂为PA一2等。2．2试验设备 MU504A型小轧车(厦门瑞比公司),DGF300313G型电热鼓风干燥箱(重庆永恒实验仪器厂)，YG(B)026E．250型电子织物强力仪、YG(B)033型织物撕裂仪(温州大荣纺织标准仪器厂)，AATCCl24评级样卡，孟山都弹性试验仪(DAIEI KAGAKU SEIKI MFG CO．LTD)。2．3测试方法 干折皱回复角：采用AATCC66方法测定；断裂强力：采用ASTM D1682方法测定；撕破强力：采用ASTM D1424方法测定；DP级：采用AATCCl35及AATCCl24方法测定；布面甲醛含量：采用JIS-L 1041方法测定。2．4整理工艺 浸轧整理液(轧余率65％)一烘干(80。C)一焙烘(125。C)一水洗3．结果和讨论3．1单因素分析3．1．1树脂整理剂WFR一3B用量的影晌

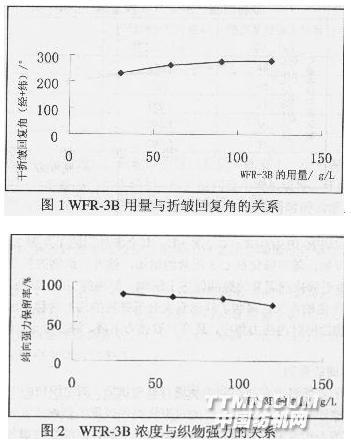

图1及图2注：工艺流程同1．4，处方为：WFR一3B：Xg／L；C一2：20 g／L；WFS一1：60 g／L：WFE．1：50g/L；PA-2: 1 g／L；125。C焙烘时间3min。 由图1、图2可以看出，随着树脂整理剂WFR．3用

图3及图4注：WFR一3B：1009／L；C一2：X g／L；其余条件同图1及图2。 由图3、图4可知，随着催化剂C一2用量的增加，整理后织物的折皱回复角有所提高，但断裂强力明显下降。由于催化剂用量的提高促进了织物上树脂的交联，从而提高了织物的抗皱性能；但是由于织物交联程度的增加，限制了纤维素大分子链段的相对滑移。因此，降低了纤维和织物的延伸性，使得织物拉伸时内应力集中，最终导致强力下降。综合考虑，催化剂C一2的用量209／L时整理效果较好。
