有机氟聚合物采用适当的整理工艺，可以赋予织物表面以保护层，从而使织物具有“三防”功能。特殊改性的有机氟聚合物与其它普通聚合物不同，它具有全氟化侧基。聚合物骨架主链本身不含氟，但却是聚合物重要特征的载体，它影响聚合物膜的形成、膜的硬度和在织物基质上的牢度。反应性侧基把聚合物固定在基质上，使得聚合物具有水洗牢度。 有机氟聚合物可以把织物表面能降低到油、水和污渍不能浸润和穿透纤维的程度。这种作用的最佳整理效果，体现在有机氟聚合物能够形成无缝的看不见的保护膜，这层膜把纤维包裹起来。液态无溶剂时，纠缠在一起的有机氟聚合物形成膜，在纤维表面扩展开来，含氟侧链在干燥处理热作用下伸直取向。同时，聚合物通过反应基团或在端基封闭的异氰酸酯助促进剂作用，与纤维牢固结合。有机氟类整理剂的产品主要有：Forapel(法国Ato—chem)、3589、3585系列(3M公司)、Zepel 1588和Teflon(DuPont公司)、Nuva F(瑞士Clariant公司)、Asahi．guard AG一480和AG一710(日本旭硝子)、IG一410、TG一421、TG一527(日本大金司)、EC50(日本日华)、WRS系列(香港先进)。

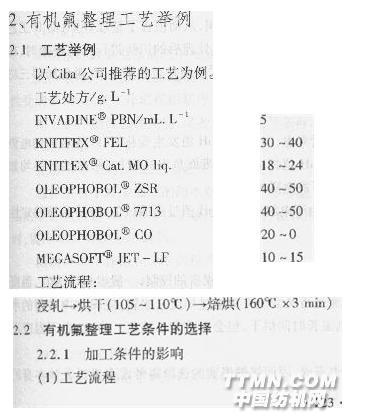

应根据产应品及加工要求采用不同的工艺流程。有时在特定情况下，工艺流程的改变对性能影响不大，如有机氟整理剂T对涤棉染色线绢进行整理，可采用以下三种工艺流程，整理效果见表1。A染色半制品一多浸一轧(轧余率70％)一预烘(95—100℃)一定形(200～205。C×23 S)一焙烘(160—165。C X 3 min)．B染色半制品_定形(200205℃ X 23 S)_多浸一轧(轧余率70％)_+预烘(95～100。(2)_焙烘(16c～165℃X 3 min)c染色半制品_÷多浸一轧
