混棉机械结构及其介绍
一、混棉机的的作用与分类
1、作用:将各种不同成分的原棉混和均匀,同时要有初步开松除杂作用。
2、混棉机械的类型:
(1)棉箱给棉机:如A006B,以混棉为主;A092A,以均匀给棉为主。
(2)多仓给棉机:如FA022,以混和为主。
3、FA022型多仓混棉机
(一)FA022型多仓混棉机结构与工艺流程

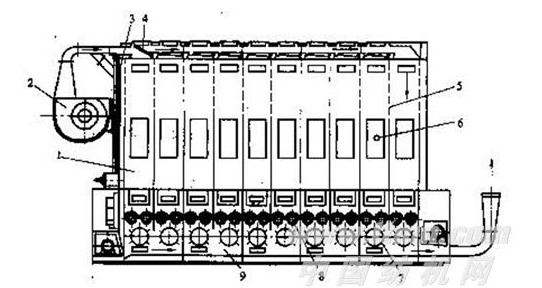

图2-3-1 FA022多仓混棉机
FA022型多仓混棉机的结构如图2-3-1所示,经初步开松的原棉由输棉风机2送入输送管道,经活门4的开闭逐个进入储棉仓1,气流透过孔板5经回风道3进入混棉道9。当棉仓内的原料达到一定高度时,原料将仓前后隔板上部分网孔板5堵塞,该仓静压升高,当气压升至某一定值时,微压差开关控制气动机构关闭活门4,同时自动打开下一棉仓的活门,原料进入下一仓。如此顺序喂料直到喂满最后一仓。在第二仓观察窗上装有光电管6,当最后一仓喂满原料而第二仓原料存量低于光电管高度时,则喂料工作转入第一仓,本机开始下一循环工作。当光电管仍被原料遮住,则总活门关闭,直到原料低于光电管高度才重新开始喂棉。在各仓底部均有一对给棉罗拉8和一只打手7,原料经开松后落入混棉通道9内被前方气流输出。
(二)FA022型多仓混棉机技术特征
本机有4仓、6仓、8仓、10仓之分,适用于经初步开松的各种等级的原棉、棉型化纤和76mm以下的中长化纤,对不同品质、等级的纤维进行充分的混和。本机已成为开清棉和清梳联流程中不可缺少的机台。该机主要技术特征见表2-3-1。
机型 项目 |
FA022-4 |
FA022-6 |
FA022-8 |
FA022-10 |
产量(Kg/h) |
600 |
800 |
1000 |
1200 |
机幅(mm) |
1400 |
|||
外形尺寸 长×宽×高(mm) |
4735×2600 ×3805 |
5735×2600 ×3805 |
6735×2600 3805 |
7735×2600 ×3805 |
打手直径(mm)、型式 |
420、六翼齿形钢板 |
|||
打手转速(r/min) |
260,330,400 |
260,330 |
||
罗拉直径(mm) |
200、六翼钢板 |
|||
罗拉转速(r/min) |
0.14~1.1 |
0.1,0.2,0.3 |
||
输棉风机直径(mm) |
500 |
|||
输棉风机转速(r/min) |
1200,1440,1728 |
|||
进、出棉管直径(mm) |
300 |
|||
罗拉间的隔距(mm) |
30 |
|||
罗拉与打手间 的隔距( mm) |
11 |
|||
总功率(kw) |
7.75 |
12.2 |
(三)混和作用特点
该机采取逐仓喂入原料,梯度储棉,同步输出,多仓混棉。在混棉通道内不同时间喂入的原料获得混和,即“时差混和”,时差混和的时差愈大,混和效果愈好。由于气流输送原料,使原料密度增加而提高“时差”混和效果。适当降低第二光电管位置,可增加时差;过低,易造成空仓现象。仓位数多,“时差”增大,混和效果提高,但机台造价增高,占地面增加。
