关于喷气涡流纱的结构与产品介绍

1.纱的结构及性能

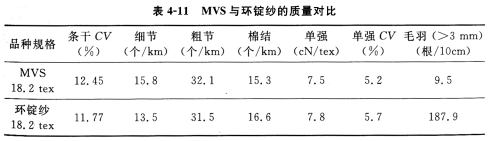

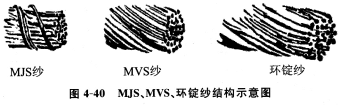

喷气涡流纺MVS是自由端纺纱，纱的结构和性能与喷气纺纱(MJS)有明显差异，但又不同于环锭纱。根据其特殊的成纱机理和实验分析，得出：喷气涡流纱(MVS)的纱芯纤维状态基本平行，约占纱的截面纤维总数的40%左右，它的形成与引导针棒引导须条中的部分纤维先进入空心锭内孔有关；纱的主体，外部约占60%纤维，与环锭纱相似，呈螺旋线排列在纱体中。可以认为喷气涡流纱是由纱芯纤维基本平行无捻度(占40%)和纱主体纤维呈螺旋线捻回这两部分组成。图4—40为MJS、MVS、环锭纱结构示意图。表4—11为喷气涡流纱与环锭纱质量对比情况。

MVS纱除强度比环锭纱低(10%)及条干稍差以外，其他质量指标与环锭纱相当，毛羽则比环锭纱明显减少(有时可减少95%)。纱的性能好，外观光洁，耐磨性好，纱较蓬松，制成织物吸湿性好，洗涤快干，织物抗起毛起球性好。

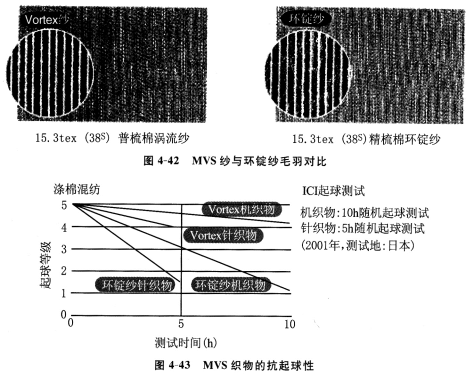

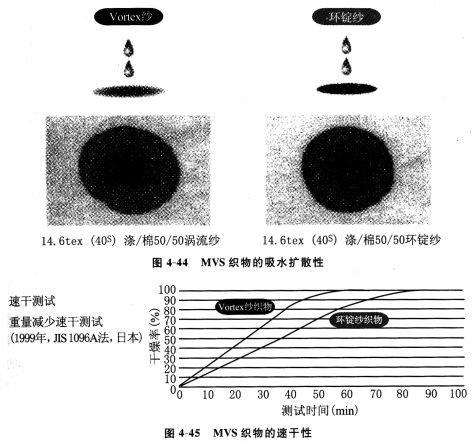

根据日本公司测试分析，图4—41说明喷气涡流纱及其织物的各项性能与环锭纱及其织物比较的优劣图；图4—42反映喷气涡流纱与环锭纱对比的毛羽情况；图4—43反映喷气涡流纱织物的抗起球性；图4—44和4—45反映喷气涡流纱织物的吸湿速干性与环锭纱织物的对比。

2.适纺产品

喷气涡流纺(MVS)改变了喷气纺(MJS)不能纺纯棉纱的局限，它可适纺的纯棉纱线密度范围为39～9.7tex(15s～60s)。涤/棉混纺时，根据目前空心锭顶端锥面的摩擦性能，以涤比例控制在50%以下为宜，即T/C50/50、T/C40/60等。纺纯化纤时，会带来一定问题，比如纺纱线密度和纺纱速度会受到一定限制。

如上所述，喷气涡流纱的织物性能好(耐磨、抗起球、透气、透湿、快干、
