喷气纺纱机的加捻机构
与转杯纺的纺纱杯一样，喷气纺的加捻器是纺纱的心脏部分，其外表看起来像一个三英寸的自来水管，其内部结构如图9-3-2所示。加捻器由一对喷嘴3、4和一个摩擦加捻管7组成，摩擦加捻管位于第一喷嘴之后，管壁开有沟槽，如图9-3-3所示，其目的是增强管壁对纱条的摩擦作用，并使第一喷嘴排气畅通。
喷嘴由吸口、纱道（涡室）及喷射孔组成。喷嘴虽小，却具备两个功能，一是具有轴向吸力，将前罗拉输出的须条吸入喷嘴内，并推动纱条前进，便于连续纺纱；二是产生一定的切向旋转力，带动纱条在涡室内转动加捻。为了实现上述功能，喷射孔必须与纱道内经相切并与涡室轴线倾斜一定角度θ如图9-3-4所示。
设喷射孔喷出气流速度为v，其切向分量为vτ，轴向分量为vs，则：
切向分量vτ使之产生涡流，使纱条旋转，轴向分量vs则有利于旋转涡流向前运动，排出，并使吸口产生一定的负压，以利引纱。为了实现正常纺纱，两喷嘴具有不同的气流旋转方向及速度，第二喷嘴的气流旋转速度大于第一喷嘴，所以两喷嘴喷射孔与纱道内经相切的方向不同，喷射角的大小及气室气压也不相同，见表9-3-2。

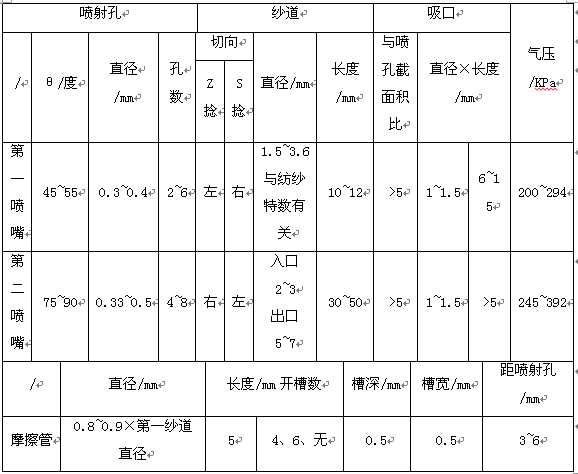

表9-3-2喷嘴的结构参数
