喷气纱的纱线结构分析
从喷气纺纱加捻成纱原理及纱线结构分析中(第二节图4—21),可以初步看出其结构特点。
1.喷气纱结构总体分为三层
1)纱芯主体纤维基本呈平行状态,占截面总体纤维数量的80%~90%。
2)在纱芯主体的外层纤维呈“Z”向捻回,所占80%-90%纤维数量的多少目前无测定数据。
3)外面为包缠纤维,呈包扎状态,占截面总体纤维数量的10%一20%。这些包缠纤维的向心压力施加于芯纤维上,使纱具有能承受外部作用的强力。
对喷气纱结构的分析研究,仅有20多年的历史,对比环锭纱200多年的研究历史,还是很短的。因此,对其成纱结构的机理在某些概念上还比较模糊。如纱芯外层纤维的“Z”向捻回的数量和程度,还有待于研究分析;对外表包缠纤维的数量、形态、包缠角度大小和变化的研究分析,也仅是初步。
2.包缠纤维的形态
如上所述,根据目前的研究分析,可把喷气纱外层包缠纤维大致分为三类:
1)螺旋包缠
外层包缠纤维呈螺旋捻回状包扎在纱体上,有明显的倾角和螺距,包扎程度有松有紧,包缠倾角和螺距,有些似有规律,有些似无规律,纤维倾斜角度、螺距大小也在度化,所有这些对成纱强度和质量起到什么不同的作用,都有待于进一步研究。
2)无规则包缠
纱体有些地方,外包缠纤维比较紊乱地包扎在纱体上,没有明显的倾角和螺距,有的紧固捆扎在芯纤维上。
3)其他
外层包缠纤维与芯体没有明显界限,也有部分无规则地附着在纱体上。

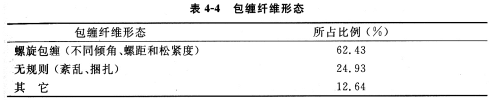

采用示踪纤维法对包缠纤维的形态进行分折,它们的形态及所占比例如表4-4所示。
当纱线受拉时,包缠纤维受到张力,对芯纤维产生向心压力,使芯纤维间的摩擦力和抱合力增加,形成纱的强度。
由于主要是包扎成纱,喷气纱的密度小,结构较蓬松,同线密度的喷气纱直径
3.毛羽形态

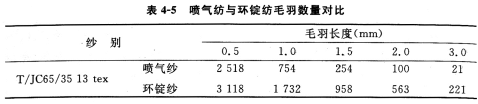

由于喷气纱是表面纤维头端包缠结构,其毛羽具有方向性,顺纱线前进方向。因此筒子纱可直接用于纬纱,不易多倒筒。同时也导致其摩擦性能具有方向性,纱线从筒子退出的行进方向(顺毛羽方向)的耐磨性远大于反向,在5:1—10:1之间。喷气纱3mm以上的毛羽比环锭纱少80%左右,但短毛羽多,如表4-5所示。
4.纱体捻度分布

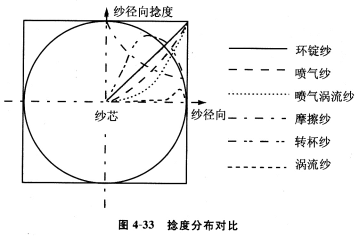

喷气纺的各截面加捻程度,也与其他纱线不同,图4—33所示为各种纱线截面加捻程度对比图。
