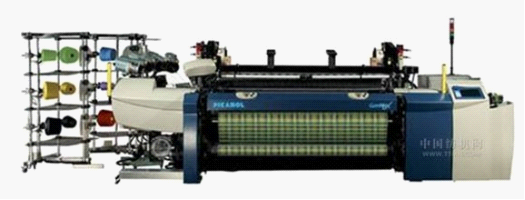

喷气引纬
1、概述
1)引纬介质:气、水
2)喷射引纬原理
流体流经纬纱表面,流体对纬纱产生摩擦力。利用流体与纱线表面的摩擦所产生的牵引力,将纬纱引过梭口。
单元长度纬纱所受的射流牵引力正比与气流对纱线的摩擦系数、空气密度、(射流速度-纬纱速度)2、单元纱段直径、单元纱段长度。
3)喷射引纬从根本上不同于其它形式的引纬方式主要有:
(a)载纬介质与纬纱之间存在速度差;
(b)该速度差产生引导纬纱越过梭口的牵引力。
4)射流的运动
压缩空气从圆管的出流为自由射流。
自由射流即是将压缩空气无阻挡地喷向大气中,并随后消失在大气中的气流。
自由射流的特点:
(a)轴对称射流;
(b)边界上射流速度为0;
(c)随着射流离喷嘴的距离愈远,流速愈低。

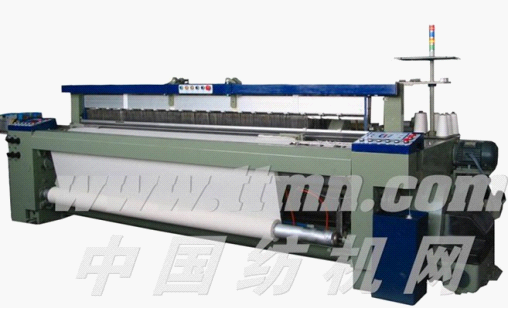

5)喷射织机的特点
(a)高速高产WIR=1500-2000m/min
(b)占地面积小。
(c)需要定长储纬装置,目的是节约牵引力。
(d)停台主要是纬停。
2、喷气引纬系统
1)喷气引纬装置:气流、喷嘴、定长储纬装置、导流管道。
a)气流:
单独供气:用于单喷嘴一次性引纬,每台织机上都有空压机。
特点:供气量大;成本低;灵活性好;气流质量较差。
集体供气:用于多喷嘴接力引纬。
特点:引纬气流质量好且稳定;基建投资大;灵活性较差。
b)喷嘴——孔径、长度
孔径大,(气流速度一定时)耗气量上升,引纬距离增加;
孔径大,(耗气量一定时)气流速度下降,引纬距离减小;
孔径小,纬纱与喷管的磨损增加,能量损失太大;
孔径小,有利于引纬距离的延长。
一般喷嘴长度长有利于引纬(气流与纬纱接触长,牵引力增大)
c)导流管道——管道片和异型筘
管道片 <
异型筘(风道筘)
d)定长储纬装置
目的是减少引纬时牵引力的损失。
2)喷气引纬系统
(a)单喷嘴引纬系统
组成:定长盘——储纬;
主喷嘴——引纬;
管道片——限制压缩空气膨胀,抑制管道内引纬气流速
度的下降,减少气流对周围静止空气的扩散;
吸嘴——对纬纱自由端进行牵引,减少纬缩。
(b)多喷嘴引纬系统(又称接力引纬)
组成:定长储纬器
主喷嘴
辅助喷嘴——使引纬气流的流速得到周期性补偿;
风道筘——纬纱穿越梭口的飞行通道。
3、气流引纬形式对纬纱飞行的影响
(a)单喷嘴引纬系统
飞行一段时间后,气流头断速度减慢,而尾端喷嘴处仍很快,纬纱经一段距离后浮动、成圈,纬纱前端速度小于后端速度,造成“前拥后挤”现象。
(b)多喷嘴引纬系统
纬纱头端气流不断得到补充。
4、喷气引纬综合讨论
WIR=1500-2000m/min; 多色纬功能:4-6色;
引纬方式:消极引纬(自由端引纬);
适用纱线:多种短纤纱及长丝,粗重结子纱、圈圈纱等花式纱线不宜作为纬纱。
适用织物:管道式:因为采用普通钢筘,翻改品种方便,但加工高密织物时下层经纱会夹塞在管道片的间隙中,引起经纱磨损和开口不清。所以适宜于中档和部分高档短纤纱织物的中速度生产,如细布、府绸、卡其。
风道筘式:品种适应性广。
