喷水引纬系统之夹纬器水泵
一、夹纬器

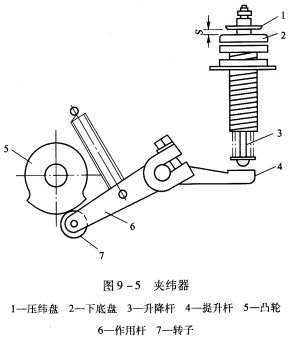

夹纬器的开启与闭合控制如图9—5所示,夹纬器位于储纬器与喷嘴之间,是纬纱的控制部件。凸轮5的转速与织机主轴相同,当凸轮转到大半径与转子7作用时,通过作用杆6、提升杆4、升降杆3使压纬盘1抬起,夹纬器释放纬纱。当凸轮作用点转到小半径时,压纬盘下降,夹持纬纱。压纬盘的开启时间为主轴位置角100°~120°,在喷嘴的喷射开始时间之后。闭合时间在260c°270°。夹纬器的开、闭时间通过移动凸轮5在凸轮轴上的位置来调节。
二、水泵的结构
水泵是引纬机构中最为重要的装置。
当凸轮从小半径转向大半径时,连轴节杆5在泵凸轮杆的带动下向左运动,使水泵弹簧3受到压缩,在水泵内部形成负压,进口单向阀6打开,出口单向阀7关闭,水从浮筒箱被吸入水泵。当凸轮从最大半径突然降至最小半径,由于水泵弹簧3的作用使水泵柱塞2迅速向右移动,并将压力直接作用于吸入水泵中的水柱上,此时进口单向阀6关闭,出口单向阀7打开,水从水泵被压出,再经出水管喷嘴喷出。
(二)水泵阀
水泵阀与水泵体组成一体。进口单向阀6与进水管相连,出口单向阀7与出水管相连。在这些连接处,必须连接紧密,不漏水、不漏气,否则,织机运转时,将会使泵阀球的动作不规则,水量不稳造成短纬的缺陷。
(三)水泵动程
从喷嘴喷出的水量,取决于水泵动程及柱塞直径。常用的动程范围是10~12mm。水泵凸轮动程越大,则由水泵排出的水量越多;柱塞直径有16mm、18mm、20mm、22mm、24mm、26mm、28mm等。在宽幅织机上,有用到直
