喷水引纬系统之喷射泵

喷射泵是喷水引纬装置的主要部件，每台织机都配有一台喷射泵，它在织机的每一回转中，提供可引入一纬的高压水流。按喷射泵的工作方式不同有弹簧泵和凸轮泵两种，两种泵的活塞将水吸入缸体的运动都是靠凸轮驱动产生的，但活塞压水的动力不相同。弹簧泵在吸水的同时也使弹簧压缩，喷射时对缸体内水的加压是利用弹簧的回复力驱使活塞运动实现的。而凸轮泵对缸体内水的加压也由凸轮驱使活塞运动实现。弹簧泵送出的水速、水压和水量不随车速变化，但喷射时间(喷射过程占织机主轴回转的角度)随车速增加而增加，因压力调节容易，已成为喷水织机的主要形式。凸轮泵的喷水量和喷射时间不随车速变化，而水速和水压随车速增加而增加，因压力调整相当困难，故在喷水织机上很少采用。

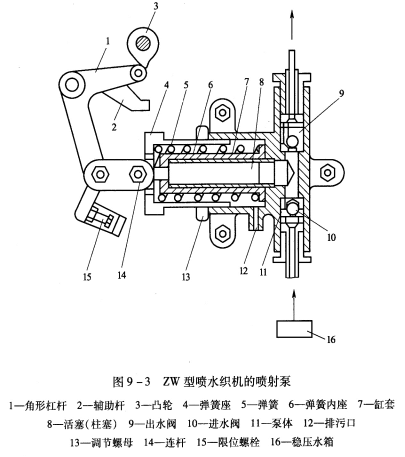

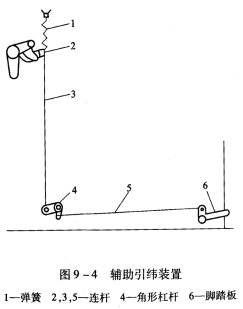

喷射泵按活塞在工作时的状态又分为立式和卧式，图9—3为zw型喷水织机上的卧式弹簧泵，它由引纬水泵、进水阀、出水阀、稳压水箱和辅助引纬装置等组成。

凸轮3做顺时针方向的转动，当由小半径转向大半径时，通过角形杠杆1和连杆14，拖动活塞8向左移动，则弹簧内座6连同弹簧5一起向左移动，弹簧被压缩，同时水流被吸入泵体。当凸轮转至最大半径后，随凸轮继续转动，角形杠杆1和凸轮脱离，角形杠杆被释放，活塞8在弹簧5的作用下向右移动，缸套内的水被加压，增大的水压使出水阀9打开，射流从出水阀经喷嘴射出，牵引着纬纱进入梭口飞行。

进水阀10与出水阀9都是一种单向球阀，其作用原理也相同。当活塞8在凸轮作用下向左运动时，缸套7内为负压状态，出水阀9的钢球与阀座下方密接，出水阀被密封。进水阀的钢球被顶起，水流被吸入缸套内。当活塞在向右移动对水流进行加压时，进水阀关闭，出水阀打开。

稳压水箱16向喷射泵提供稳定的引纬用水，消除水中气体并进行最后的过滤。供应水箱的水压应保持一定，一般以6.9×104～29.5×
