喷水引纬原理
喷水织机的水射流与喷气织机的主喷嘴射流相似,如图9—6所示。射流在喷嘴轴线上的速度最高,在核心区内速度相等,按射流离开喷嘴的距离可分为三段:
(1)初始段LA:这一段的长度就是核心区的长度,在初始段的轴线上,各点的流速都等于喷嘴喷出的水流速度。
(2)基本段LB:在这一段中,由于射流周围的空气不断地进入射流锥内,使射流的速度逐渐降低,射流截面逐渐扩大,但射流并未出现分离现象,仍能起到牵引纬纱的作用。
(3)雾化段LC:这一段射流中的水滴出现分离,射流束解体,水滴雾化而消散在大气中,因而已失去对纬纱的牵引能力。
由此可见,喷水引纬依靠的是初始段和基本段内的射流对纬纱的牵引作用,因而织机的引纬幅宽与LA、LB的长度有关。根据试验,各段长度与喷嘴孔径d0有如下关系:
LA=(69~96)d0
LB=(150-740)do
引纬幅宽除了受喷嘴孔径d0影响外,还取决于喷嘴水压的大小。水压决定了射流的速度,因而影响纬纱获得的飞行速度和能够飞行的距离。

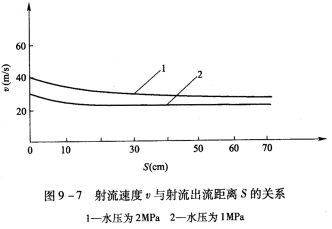

实测的射流速度与射流出流距离的关系如图9—7所示。当水压为1MPa时,喷嘴出口处射流速度为29m/s。水压为2MPa时,出流速度为40m/s。

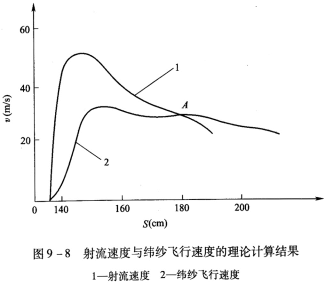

根据射流速度及射流对纬纱的作用力,可计算出纬纱的速度变化,如图9—8所示。在A点之后区域内,射流速度低于纬纱飞行速度,纬纱依靠自身的运动惯性继续飞行,但飞行速度下降。
