扭轴工作循环
投梭扭轴在织机主轴的一次回转过程中,其工作过程可分为4个阶段。
1.储能阶段投梭摆杆逐渐摆向死点位置,投梭扭轴逐渐扭紧,储存投梭所需要的弹性势能,这一阶段约占主轴回转的300°时间,因此电动机负荷比较平稳,有利于主轴均匀回转。
2.自锁阶段投梭摆杆摆到死点位置,投梭扭轴处于扭紧状态,投梭棒位于准备击梭的位置。
3.击梭阶段当扭轴投梭时,投梭棒脱离死点位置,投梭扭轴释放其弹性势能,投梭棒迅速摆回进行击梭。
4.缓冲阶段油压缓冲机构吸收投梭系统的剩余动能,使整个投梭机构迅速而平稳的静止下来。

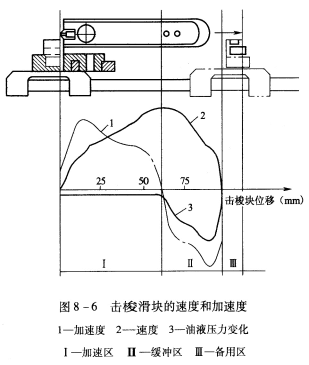

在扭轴释放弹性势能期间,击梭块的速度、加速度变化如图8—6所示。在区段I,击梭块做加速运动,最大加速度可达6630m/s2,速度从0递增到最大值。在区段Ⅱ,油压缓冲机构对投梭机构制动,击梭块做减速运动,最大的减速度可达9920m/s2,速度从最大值下降到0。在区段I,片梭与击梭块一起移动,击梭块推动片梭加速,片梭的速度、加速度与击梭块相同。在区段I的终了,片梭达到飞行所需要的初速度后,即脱离击梭滑块飞入梭道。在区段Ⅱ,投梭机构被制动并静止下来。
油压缓冲器的活塞运动,可分为三个阶段:
(1)当活塞离阻尼腔较远时,活塞在油液中的运动仅受到顶部的正面阻力和侧面的黏滞阻力,数值都不大,在油缸中引起的油压很小,油压曲线表现为大致与零线相平行的一条直线,这与击梭加速阶段是相适应的。
(2)当活塞接近阻尼腔口(3.2mm)时,活塞顶部与阻尼腔口形成一个有限的环状间隙,由于活塞的迅速推进,油从这个间隙向四周扩散的速度增大,油缸中有了压力,油压曲线迅速升高,油压缓冲开始发挥作用,片梭不再加速。
(3)活塞进入阻尼腔,油只能从油缸头端盼小孔喷射出来,油压迅速升高达到最大值,有效地吸收投梭机构的
