纬纱的退绕与张力控制

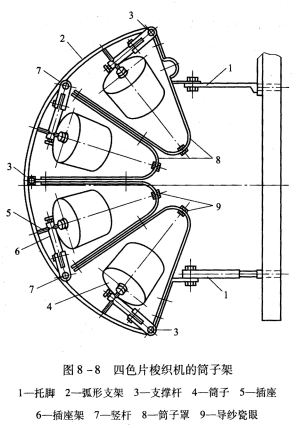

纬纱卷装安装在织机左侧的筒子架上，俯视图如8—8所示。筒子架的两个托脚1与织机的左墙板连接，弧形支架2就固定在这两个托脚上，另外三根支撑杆3垂直于地面，用以支撑弧形支架的负荷。从筒子4上退绕下来的纬纱，经导纱瓷眼9引出，四个有机玻璃制成的筒子罩8将四列筒子分割开来，以防止纱线退绕时相互纠缠。

在片梭引纬时，只要纬纱能够顺利地从筒子上退绕，则纬纱可不经储纬器直接进入片梭织机的纬纱张力控制机构。在织造细特纬纱、弱捻纬纱或采用长丝作纬纱时，为了避免纬纱断头或退绕时脱圈，从筒子上引出的纬纱须经过储纬器，再由纬纱张力控制机构进行调节。

(一)机械式纬纱张力控制机构

这种纬纱张力控制机构由纬纱制动器和张力调节机构两部分组成。单色纬纱的张力控制机构与多色纬纱的基本结构相同，现以单色纬纱张力控制机构为例进行说明。

纬纱制动器的结构示意图如图8—9所示，它由瓷质的压掌1与一片厚度为0.04～0.07mm的抛光薄钢片2组成，纬纱8在压掌与薄钢片2之间通过。根据压掌1对薄钢片2的压紧程度，使纱线在压掌表面与薄钢片之间产生不同的摩擦力。压掌1固装在臂杆3上，臂杆以轴4为摆动中心，它的下臂端装有转子5，依靠弹簧7的作用使转子与装在凸轮轴9上的凸轮6相接触。当凸轮回转时，压掌就做上下摆动，压掌与薄钢片的接触程度就发生变化，从而控制对纬纱的制动作用。

图8—10是纬纱张力调节机构简图，在张力调节杆2的顶端有瓷眼1，纬纱从瓷眼中穿过。由于弹簧6的拉力，使张力调节杆2上的转子3与凸轮5接触，凸轮5的回转使张力调节杆2上下摆动。凸轮轴4与图8—9中的凸轮轴9相同。

纬纱制动器与张力调节杆互相配合，实现对纬纱张力的控制作用。在引纬阶段，压掌在上方位置，纬纱制动器释放纬纱，张力调节杆保持在下方位置，纬
