清梳联合机安装前的准备
一、设备安装场地
对设备安装场地的主要要求:地面的高低水平不能相差过大,设备地脚支撑处地面的承重能力应满足各设备的要求。各设备安装位置,尤其是各支撑点处的地面下不能出现空洞现象。
1、FA006系列往复抓棉机
FA006系列往复抓棉机的安装地基要求平整,在安装地轨和输棉风道的长度方向上,要求高低水平相差不要超过10mm。地轨两侧堆放棉包的区域内,地面不要求十分光滑。

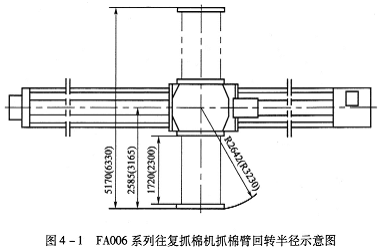

安装FA006系列往复抓棉机的场地应满足抓棉臂回转的最小空间要求(图4—1),1720mm幅宽的抓棉臂回转半径为2642mm;2300mm幅宽的抓棉臂回转半径为3230mm。当选用1720mm幅宽抓棉臂的抓棉机时,要求安装场地的最小宽度>5284mm;当选用2300mm幅宽抓棉臂的抓棉机时,要求安装场地的最小宽度>6460mm。
2.FA002系列圆盘自动抓棉机
FA002系列圆盘自动抓棉机的安装地脚比较复杂,做地脚时必须严格按照地脚图进行施工。在直径为5300mm范围内要求地面平整,高低差尽量小。同时在安装底座和内、外地轨的区域还要具有承受机台重量的能力。
3.FA113系列单轴流开棉机
FA113系列单轴流开棉机的安装地基要求平整、牢固。在整个机座范围内,高低水平度≤5mm,机器四周要留有足够的空间,便于罩门开启和机器的维修。

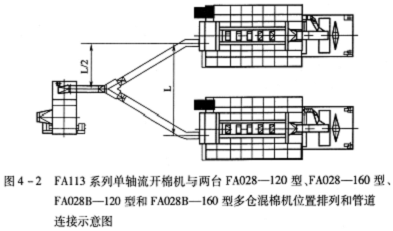

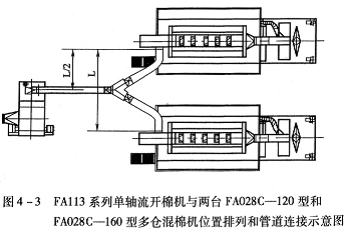

若用一台FA113系列单轴流开棉机同时供应两台FA028系列多仓混棉机,建议在做设备排列时按图4—2和图4—3所示进行,即FA113系列单轴流开棉机的出棉口位于两台FA028系列多仓混棉机进棉口的中心位置。
4.FA103系列双轴流开棉机
FA103系列双轴流开棉机的安装地基要求平整、牢固、按地脚示意图埋设地脚螺栓和电缆线管,并确定本机基准线,机器四周要留有足够
与FA113系列单轴流开棉机相同,若用一台FA103A型双轴流开棉机同时供应两台FA028系列多仓混棉机,建议FA103A型双轴流开棉机的出棉口也应位于两台FA028系列多仓混棉机进棉口的中心位置。
5.FA022系列多仓混棉机
FA022系列多仓混棉机的安装地基要求平整、牢固,在整个机座范围内,地面高低水平≤5mm。

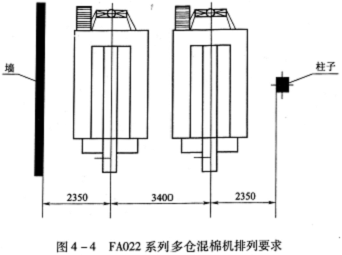

FA022系列多仓混棉机的出棉罗拉和开松打手在维修时需由设备的两侧分别取出,为方便出棉罗拉和开松打手的拆卸及安装,要求其设备中心线至墙表面、柱子表面及其他设备安全罩表面的最小距离为2350mm;若两台FA022系列多仓混棉机平行排列,其设备中心线之间的最小距离为3400mm(图4—4)。
6.FA028系列多仓混棉机
FA028系列多仓混棉机的安装地基要求平整、牢固,在整个机座范围内,地面高低水平≤5mm。与PA022系列多仓混棉机相同,PA028系列多仓混棉机的出棉罗拉和开松打手在维修时也需由设备的两侧分别取出,为方便出棉罗拉和开松打手的拆卸及安装,要求其设备中心线至墙表面、柱子表面及其他设备安全罩表面的最小距离分别为2050mm(配1200mm机幅时)和2650mm(配1600mm机幅时);若两台FA028系列多仓混棉机平行排列,其设备中心线之间的最小距离分别为3000mm(配1200mm机幅时)和3800mm(配1600mm机幅时)。
7.FA111系列单辊筒清棉机、FA109系列三辊筒清棉机、FA112系列四辊筒清棉机、JWF1124系列单辊筒清棉机
FA111系列单辊筒清棉机、FA109系列三辊筒清棉机、FA112系列四辊筒清棉机和JWFl24系列单辊筒清棉机的安装地基要求平整、牢固,在整个机座范围内的地面高低水平≤5mm。
8.梳棉机
安装
二、安装工具及辅助设备和用品
1.专用安装工具
郑州纺织机械股份有限公司根据所供设备,提供安装和调整时的专用安装工具,具体情况见表4—1(因设备结构改进等原因,专用安装工具可能会有所变化)。
表4—1清梳联专用安装工具
件号 |
名称 |
每套所配数量 |
备注 |
FA006—G0101 |
地轨定位样板 |
2件 |
FA006型、FA006A型和FA006B型抓棉机专用 |
FA006—G0102 |
风道定位样板 |
2件 |
|
FA006—G0103 |
样板 |
2件 |
|
BDT019-G0000-1 |
工装接合件结合件 |
2件 |
FA006C-172型、FA006C-230型、FA006D-172型和FA006D-230型抓棉机专用 |
BDT019-G0001 |
管道高度调节工装 |
2件 |
|
BDT019-G0002 |
地轨平行调节工装 |
2件 |
|
BDT019-G0003 |
平板尺 |
1件 |
|
75001—101 |
长直尺搁铁 |
6块 |
LA001-G0300 |
划规 |
1件 |
|
LA001-G2600 |
隔离片 |
2件 |
|
FT202-C 0100 |
叶轮拆卸工装 |
1套 |
TV425系列风机专用 |
FA028—G0001 |
仓位工装一 |
2件 |
1200mm机幅FA028系列专用 |
FA028—G0002 |
仓位工装二 |
2件 |
1600mm机幅FA028系列专用 |
FAl09-G0100 |
轴承拆卸工具 |
1套 |
FAl09系列三辊筒清棉机专用 |
FA221B—G0100 |
刺辊吊装工具 |
1件 |
FA221B型梳棉机专用 |
FA221-G0000-2 |
摇手结合件 |
2件 |
FA221B型、FA221D型和FA225型梳棉机专用(即铝骨架盖板用) |
FA221D—G0000—1 |
给棉板专用隔距块 |
2块 |
FA221D型、A221E型和JWFl204型梳棉机专用 |
FA221-G0000—1 |
刺辊隔距划轨 |
1件 |
FA221系列梳棉机和JWFl204 型梳棉机专用 |
FA221-G0000—3 |
抬刺辊手柄 |
2件 |
|
FA221-C0003 |
托板 |
2件 |
FA221系列梳棉机、FA225系列梳棉机、JWFl202型梳棉机和JWFl204型梳棉机用 |
FA221B-G0008 |
托轮隔距样板 |
2件 |
|
FA221B—G000 9 |
盖板隔距样板 |
1套 |
|
FA221-G0000-4 |
横撑结合件 |
1件 |
|
FA221B—GO000—1 |
检测杆结合件 |
1件 |
|
FA221B—G0000-2 |
检测杆结合件 |
1件 |
|
DK760-G0100—1 |
拆锡林轴承工装 |
1件 |
|
DK760-G0100-6 |
拉拔装置 |
1件 |
|
FA225-G0100—1 |
导轨结合件 |
1件 |
FA225系列梳棉机和JWFl202型梳棉机专用 |
FA225—G0100-2 |
支架结合件 |
1件 |
|
FA225—G0100-3 |
导向轮结合件 |
2件 |
|
FA225—G0100-5 |
导轮座结合件 |
2件 |
|
FA225—G0101 |
套筒 |
1件 |
|
FA225—G0102 |
手柄 |
1件 |
|
FA225—G0103 |
套筒 |
1件 |
|
FA225—G0104 |
吊钩 |
2件 |
|
FA225—G0200 |
刺辊隔距样板 |
3件 |
|
FA225—G0201 |
刺辊隔距样板 |
6件 |
|
HSH3/4 |
手动倒链 |
1件 |
84121—102 |
1500直尺 |
2根 |
所有梳棉机用 |
84121—103 |
2500直尺 |
l根 |
|
五叶隔距片 |
标号5、7、9、10、12 |
2套 |
|
隔距片 |
标号3 |
2片 |
|
隔距片 |
标号4 |
2片 |
|
隔距片 |
标号6 |
2片 |
|
隔距片 |
标号8 |
2片 |
|
盖板隔距片 |
标号5 |
2片 |
|
盖板隔距片 |
标号6 |
2片 |
|
盖板隔距片 |
标号7 |
2片 |
|
盖板隔距片 |
标号8 |
2片 |
|
盖板隔距片 |
标号9 |
2片 |
|
盖板隔距片 |
标号10 |
2片 |
|
盖板隔距片 |
标号12 |
2片 |
2.通用安装工具
郑州纺织机械股份有限公司根据所签《清梳联供货合同》的规定,可为用户提供部分通用工具,具体情况见表4—2。
表4—2通用工具
代号 |
名称及规格 |
单位 |
数量 |
|||
通用03286/T7—255 |
清梳联安装通用工具小车 |
辆 |
1 |
|||
GB4393 |
呆板(5.5—7、8—10、12— ;14、13—15、16-18、17—19、22-24、30—32各一把) |
套 |
2 |
|||
GB5356 |
内六角扳手2021B |
套 |
1 |
|||
GB4-625 |
螺丝刀(十字和一字)[4英寸(102mm)] |
套 |
1 |
|||
GB4625 |
螺丝刀(十字和一字)[6英寸(152mm)] |
套 |
1 |
|||
GB4625 |
螺丝刀(十字和一字)[6英寸(152mm)](短把) |
套 |
1 |
|||
GB4-625 |
螺丝刀3×15 |
把 |
6 |
|||
GB3390 |
套筒扳手(含接杆:短杆和长杆各一把;套筒头: 10M、13M、16M、17M、18M、19M、22M、24M各一个) |
套 |
1 |
|||
|
棘轮扳手 |
个 |
1 |
|||
GB/T3464 |
丝锥(M5、M6、M8、MO、M12、M16) |
各2 |
共12 |
|||
|
丝锥铰杠380mm |
把 |
1 |
|||
|
丝锥铰杠230mm |
把 |
1 |
|||
GB5810 |
板锉[6英寸(152mm)] |
把 |
1 |
|||
GB5810 |
板锉[8英寸(203mm)] |
把 |
1 |
|||
GB5810 |
圆锉[6英寸(152mm)] |
把 |
1 |
|||
GB5810 |
圆锉[10英寸(254mm)] |
把 |
1 |
|||
GB5812 |
什锦锉 |
套 |
1 |
|||
|
锉刀手柄 |
个 |
4 |
|||
|
手锤(1.5P) |
把 |
1 |
|||
SG277 |
羊角锤(1.5P) |
把 |
1 |
|||
|
双头安装锤(1P) |
把 |
1 |
|||
GB6295.1 |
钢丝钳[8英寸(203mm)] |
把 |
1 |
|||
|
二爪拉马 |
套 |
1 |
|||
SG11 |
锯弓 |
把 |
1 |
|||
SGl0 |
钢锯锯条 |
根 |
30 |
|||
|
铜刷 |
把 |
5 |
|||
|
油石SJ-240 |
块 |
1 |
|||
|
油石SC-240 |
块 |
1 |
|||
|
油石SF-240 |
块 |
1 |
|||
|
内卡簧钳 |
把 |
2 |
|||
|
外卡簧钳 |
把 |
2 |
|||
GB1164 |
黄油枪 |
把 |
1 |
|||
|
墨斗 |
个 |
1 |
|||
|
水准仪锤球 |
个 |
4 |
|||
|
百分表(0R 12;10\0级) |
个 |
1 |
|||
|
磁性表座 |
个 |
1 |
|||
|
划针 |
个 |
1 |
|||
|
内外卡钳[8英寸(203mm)] |
套 |
1 |
|||
|
框式水平仪(200/0.02) |
个 |
1 |
|||
|
千分片 |
套 |
2 |
|||
SG166 |
钢卷尺(5m) |
个 |
1 |
|||
SG167 |
布卷尺(50m) |
个 |
1 |
|||
|
工具包 |
个 |
1 |
|||
|
电工专用工具 |
套 |
1 |
|||
|
钳型电流表MT486A |
块 |
1 |
|||
|
数字多用表VC97 |
块 |
1 |
|||
|
压接钳YP-296 |
把 |
1 |
|||
|
斜口钳YP-208 |
把 |
1 |
|||
SG82 |
剥线钳180 |
把 |
1 |
|||
GB6293.1 |
尖嘴钳160 |
把 |
1 |
|||
|
电笔 |
支 |
1 |
|||
|
电工刀 |
把 |
1 |
|||
|
电工工具箱320 |
个 |
1 |
3.辅助设备、工装及用品
在安装清梳联设备之前,用户还需要准备好一些辅助设备、工装及其他
(1)铲车(3t、5t各一)。
(2)辅助吊装设备(尼龙绳、钢丝绳等)。
(3)撬杠和滚杠。
(4)木凳两只(可承载700kg以上,高1.2-1.5m)。
(5)水平仪(精度0.02mm以上)。
(6)平尺(1.5m、2.5m各一)。
(7)隔距片。
(8)千分尺。
(9)垫铁。
(10)砂布(粗、细两种,细砂布要求500目以上)。
(11)滑石粉。
(12)汽油和煤油。
(13)揩布。
(14)刷子。
(15)墨斗、铅笔、记号笔和直角拐尺。
(16)钢卷尺(30m左右的1只、5m以内的2—3只)。
(17)尼龙线(30m左右)。
(18)橡皮榔头、铜榔头和拉力。
(19)呆扳手、起子和内六角扳手等通用工具。
(20)冲击钻及钻头。
三、地面施工
根据所提供《设备排列图》、《地面施工图》、《压缩空气管道走向图》、《压缩空气连接原理图》及各单元机《地脚图》进行划线和地面施工。
四、配套设施
用电及电源控制达到使用要求,气源管路的铺设及配套机构的安装达到使用要求。
五、设备开箱
开箱前检查箱子的完好性,并记录;开箱检查箱内情况,清点机件并记录;全部箱子清点完毕后3天内将开箱记录及缺漏件汇总表双方签字后,邮寄或传真给设备生产厂家,作为补缺、补漏的依据。
开箱记录的内容应包括设备型号、制造台号、箱号、开箱时间、地点、木箱情况、开箱人等。
