综框的结构和选用：

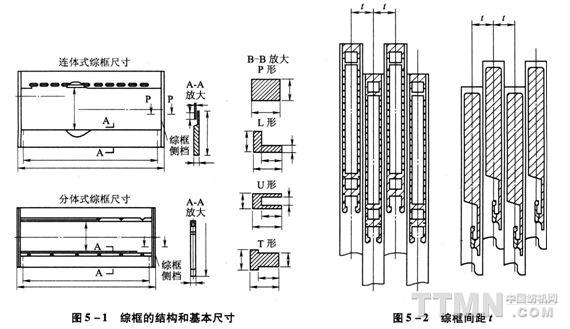

一、综框的结构和基本尺寸(图5—1、图5—2)
(1)穿综杆间的距离(综框综丝距)H由片综综耳间的距离决定。
(2)综框的工作宽度E等于悬挂片综的穿综杆的工作长度。
(3)综框的宽度L，由织机的结构决定，应由机器制造商和购买方共同商定。
二、综框综丝距的确定
根据片综的规格、织机的转速和织物的密度参照表5—3。

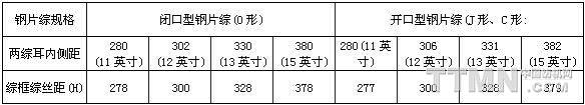

表5—3综丝距的选用(mm)
注括号内的尺寸应避免使用，综耳间的间距是英制尺寸转换来的。
三、综框驱动件的确定
(1)驱动件的类型:根据织机的机型、织机的开口形式由织机制造商决定。

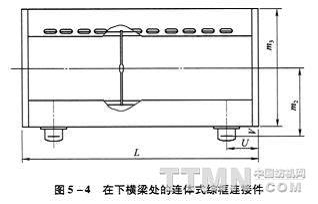

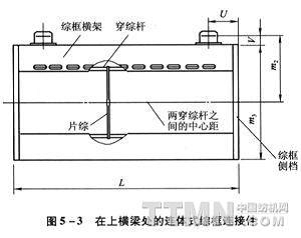

(2)驱动件的位置:根据织机的机型、织机的开口形式，按连体式综框和分体式综框固定在横梁或侧档上，位置尺寸参照(图5—3—图5—6)和(表5—4、表5—5)。

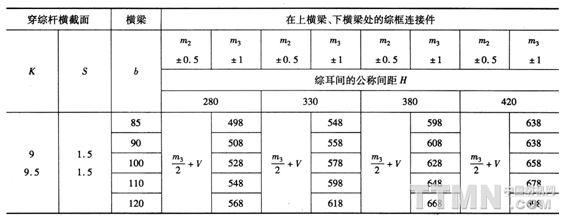

表5—4穿综杆直接固定于横梁，配开口式综耳钢片综的连体式综框(mm)
注V值和U值取决于综框连接件的种类，由织机制造商确定。

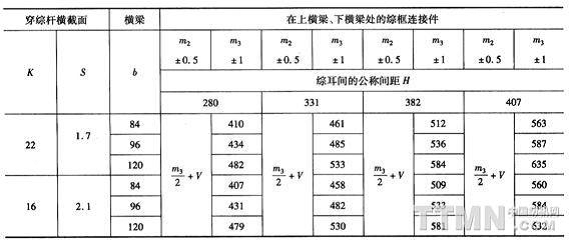

表5—5穿综杆用托座固定于横梁，配闭口式综耳钢片综的分体式综框(mm)
注1、V值和U值取决于综框联接件的各类，由织机制造商确定。
2、m3的数据是以穿综杆到横梁间距J=25mm计算，若J=20，则m3另行计算。
四、综框导板的选用
(1)导向板的形式
固定式:综框的导板用黏合剂固定在综框的横梁上。
活动式:综框的导板不用黏合剂固定在综框的横梁上，可根据需要的尺寸调整并固定。

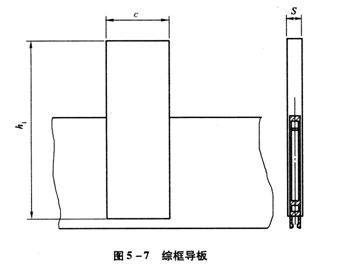

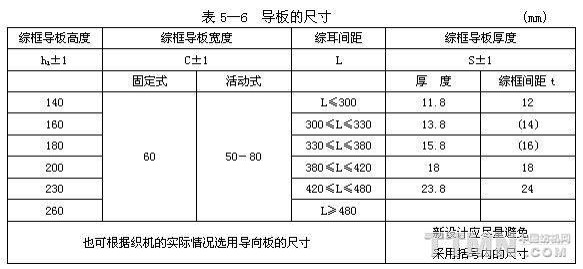

(2)导板的尺寸:如图5—7和表5̵
