生物蛋白止血纤维干法纺丝溶液性能的研究

3.3 溶液的可纺性

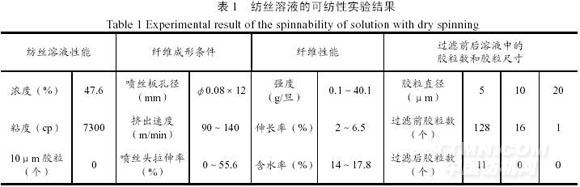

纺丝溶液的可纺性是指纺丝流体在单轴拉应力状态下能大幅度地出现不可逆伸长形变的能力，即纺丝流体在拉伸作用下形成连续细长丝条的能力。这一能力不仅与纺丝溶液的粘性、流动性相关，而且与溶液的溶解度即溶液中的胶粒个数及胶粒尺寸相关[7]。当溶液固含量为47.6%，1＃助剂浓度为0.06%，2＃助剂浓度为0.2%，溶胀温度为40℃，溶胀时间为2h，溶解温度为75℃，溶解时间为1.5 h时，溶液的胶粒数、胶粒尺寸和纺丝溶液的可纺性实验数据如下表所示。

4 结论

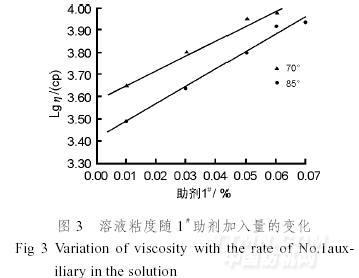

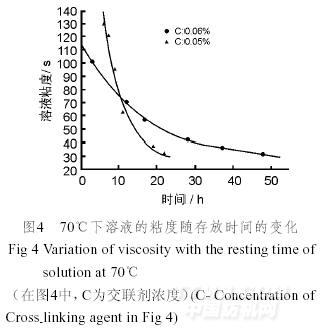

（1）本实验研究数据表明，生物蛋白止血纤维干法纺丝溶液的粘度随浓度的增加而增加，随温度和2＃助剂用量的增加而降低。选用恰当的交联剂及其使用量，可维持纺丝溶液所需的粘度，提高溶液的热稳定性并可延长溶液的存放时间，有利于实现连续纺丝。

（2）当采用浓度为47.6%，1＃助剂浓度为0.06%，2＃助剂浓度为0.2%，溶胀温度为40℃，溶胀时间为2h，溶解温度为75℃，溶解时间为1.5 h的工艺条件制备纺丝溶液时，其粘流性、稳定性和可纺性能够较好的满足生物蛋白止血纤维干法纺丝成形加工的要求。

• · 干法纺丝
• · 干法纺丝生产聚酯型氨纶LYCRA
• · 生物蛋白止血纤维干法纺丝溶液性能的研究
• · 干法纺丝工艺成套设备国产化实践
• · 干法纺丝工艺成套设备国产化实践
• · 仪征化纤实现干法纺丝技术的国产化突破
• · 成网
• · 纤维梳理
• · 成网前的准备
