试验表明,不同粘合剂的扭曲模量与温度的关系是一组近似平行的曲线,而且扭曲模量为300kgf/cm2时对应的温度和粘合剂的玻璃化温度非常接近。因此,难以测量的玻璃化温度,可通过测扭曲模量为300kgf/cm2时对应的温度来获得。通常:
Tg=T300+7~9(℃)

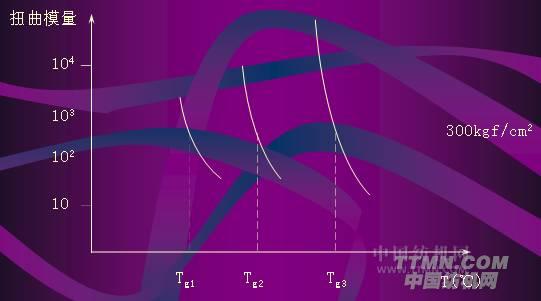

不同粘合剂扭曲模量与玻璃化温度的关系
(6)离子属性
一般粘合剂中根据其乳化剂亲水基团的性质可分为阴离子型、阳离子型、两性型和非离子型。同一离子属性的粘合剂可以配合使用。
(7)固化速度
是研究各种粘合剂固化条件的重要数据。其测试方法为取一定量粘合剂试样放在保持恒温的加热板上(一般为150℃,个别粘合剂在室温下能快速固化的,则温度应更低些),用玻璃棒不断搅拌,直至粘合剂转为不熔状态所需的时间。
<<上一页[1][2][3][4][5][6][7][8][9][10]下一页>>
