转杯纺纱机的传动与工艺计算

来源：中国纺机网编辑部　发布时间：2014年02月27日

（一）转杯纺纱机的传动及其特点随着微处理机、变频技术和检测技术的应用,新型转杯纺纱机的传动具有以下特点：

⒈主要机件由电机直接传动，既减小了因传动级数过多造成的误差，又使传动系统更为简捷。国产F1631型转杯纺纱机就有十个电机来传动各主要机件，如表9-2-7所示。

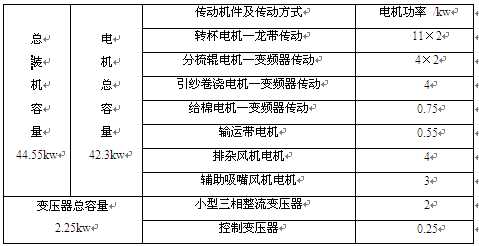

表9-2-7 F1631型转杯纺纱机的电机配备

⒉喂入部分与输出部分采用变频器调速，联锁控制。

⒊用微处理机或PCL通过控制回路，使各部分互相配合运行，工艺调整方便，通过显示器设定集体生头工艺参数，显示纺纱工艺参数，监测控制纺纱长度，定长落纱和四班分别计长。

⒋主要传动轮设置在封闭的油浴箱内，传动集中，适应于高速，采用齿轮与同步带传动，操作方便，运行平稳。

（二）转杯纺纱的工艺计算

⒈速度　转杯纺纱的速度计算主要有纺杯的转速n1,分梳理辊的转速n2和喂给罗拉的喂入速度v3,引纱罗拉的输出速度v4.由于各机件皆由电机单独传动，所以其转速可以按下列公式计算：

式中：ni——某机件转速（ r/min）；

n0i——某机件传动电机转速（r/min）；

z0/zi—电机至机件的传动比。

若需计算线速度时，可以下式求得：

即：

式中：vi——某机件线速度（m/min）；

d i——某机件直径（mm）。
