2．3织物盐缩效果的比较与分析
2．3．1失重率
4种试样经Ca(NO)，溶液处理后，质量均有所减小，由于Ca(NO)，溶液呈弱酸性，处理过程中，丝纤维中的极性氨基酸被溶解，破坏了丝纤维的部分非晶区，使分子间的作用力削弱，部分丝素溶解，所以，试验条件的差异使试样失重量也有所不同。织物的失重率与Ca(NO)，溶液的质量分数和试验温度有直接关系。
2．3．2收缩
4种试样经Ca(NO)，溶液处理后，纵密和横密均有所增加，这是样品收缩的结果。桑蚕丝纤维经Ca(NO，)，溶液处理后，由于纤维中的氢键等次价键被破坏，使原本呈伸展状态的大分子链取向度发生了改变，纤维横向溶胀、扩张，使得丝纤维轴向产生收缩，从而使织物样品收缩。
2．3．3盐缩效果

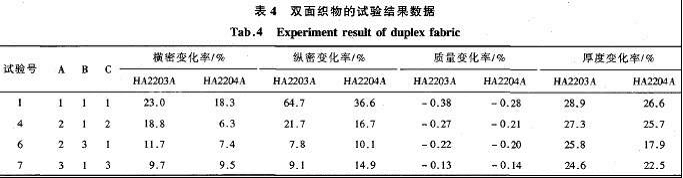

从表2、4的数据可以看出，在相同的盐缩条件下，单面平针织物的盐缩效果优于双面桑蚕丝织物。织物进行盐缩处理后，单面平针织物出现明显的皱缩效果，纵、横密明显增加，织物面积收缩，且纵向尺寸收缩远远大于横向尺寸，纵密增加大于横密增加，纵向弹性增加尤为明显，织物厚度明显增加，织物线圈间空隙变小，因此，平针织物在进行盐缩处理后纵向收缩大于横向收缩，实际编织时可将纵向密度控制较稀松，以便盐缩后纵、横向尺寸收缩相差不大。而双面桑蚕丝织物HA2203A和黑色加捻双面桑蚕丝织物HA2204A盐缩效果不很明显，表面几乎看不出明显的皱缩效果，纵、横向收缩较少，密度增加不明显，显微镜下观察双面织物线圈并未发生较大的扭曲，而且盐缩后织物HA2203A边缘略有损伤。这主要是由于组织结构原因，线圈排列较紧密，盐缩试剂较难渗透到织物中或渗透不均匀，导致盐缩效果不明显或由于渗透不匀而损伤织物。单面织物由于组织稀薄，盐缩试剂易渗透均匀，所以其盐缩效果良好。
3结论
1)桑蚕丝针织物通过盐缩处理，有较好的外观效应和风格，其厚度增加，弹性增加，有皱缩效应产生。但随着工艺条件的变化，织物质量有所改变，所以在处理过程中，要严格控制处理工艺，以减少对织物性能的损伤。
2)盐缩效果与溶液的浓度、温度、盐缩时间有直接关系，它们的组合要适宜。试验结果表明：Ca(NO，)：溶液质量分数46．8％、温度80℃、时间8 min；Ca(NO，)：溶液质量分数46．8％、温度65℃、时间12 min；Ca(NO)，溶液质量分数45．2％、温度80℃、时间5 min的组合为适宜的盐缩条件。
3)试验过程中，处理浴温度要恒定，织物不要重叠，不要对织物施加张力，这样才能使织物渗透均匀，自由收缩。在盐缩前用渗透剂JFC对织物进行渗透，有利于盐缩效果。
<<上一页[1][2]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
