亚麻纤维具有强力高、凉爽透气、悬垂性好、抗菌防蛀和吸湿(热)散湿(热)快等优点;棉纤维则具有优良的吸湿性、保暖性和柔软性。将亚麻和棉混纺可兼具二者优点,适于制作高档服装。由于麻纤维结晶度高、含杂多和纤维硬度高,其面料具有刺触感,因此,本试验采用特殊工艺进行染色加工,以克服以上缺陷。

1染整加工工艺

1.1织物

165cm180~220g/m2亚麻/棉(55/45)混纺针织物

1.2工艺流程

前处理→酶处理→染色→定形整理

1.2.1前处理

亚麻/棉混纺织物染色前需去除蜡质、含氮物质、色素和矿物质等,否则会影响织物的手感、色泽和色牢度,一般采用溢流染色机处理。

煮漂工艺配方/(g/L)

双氧水(27.5%)5~8

稳定剂1.5~2

NaOH1.5~2

精练剂2

pH值10~12

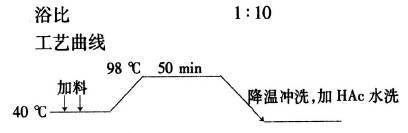

1.2.2酶处理

(1)除氧

该工序的目的是去除煮漂后残留的双氧水,保证染色均匀、防止色花。

工艺配方/(g/L)

除氧酶/%0.1

HAc1~1.5

温度/℃40

时间/min30

(2)生物抛光

采用纤维素酶对混纺织物进行抛光,以改善其外观和手感(主要针对亚麻纤维)。

工艺配方/(g/L)

纤维素酶/%1.5~2

HAc1~1.5

浴比1∶10

温度/℃55

时间/min50

工艺曲线

1.2.3染色

(1)染料选择

亚麻纤维属于纤维素纤维,可采用单活性基和双活性基活性染料染色。后者含有两个活性基,增加了染料与纤维的反应机会,染色重现性和匀染性好,提高成品的色牢度,所以大多采用后者。

(2)染色工艺

工艺配方/(g/L)

活性染料/%x

螯合分散剂1.5~2

匀染剂1.5

元明粉10~80

纯碱5~20

工艺流程染色(60℃×40~60min)→酸洗(HAc1g/L,25℃×10min)→皂洗(90℃×20min)

→热水洗(60℃×10min)→酸洗(HAc1g/L,25℃×10min)

工艺曲线

元明粉、纯碱要分批加入,以降低上染和固色速率,保证匀染。

1.2.4定形、整理工艺

亚麻
