剑杆引纬形式

来源:中国纺机网 发布时间:2011年04月11日

剑杆引纬形式

剑杆引纬的形式最多,有单剑杆(singlerapier)引纬和双剑杆(doublerapier)引纬,有刚性剑杆(rigidrapier)引纬和挠性剑杆(flexiblerapier)引纬,有叉入式(gabler)剑杆引纬和夹持式(dewas)剑杆引纬等等。

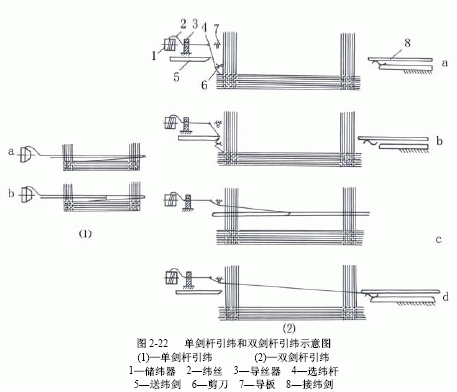

如图2-22所示为单剑杆引纬和双剑杆引纬示意图。

单剑杆引纬是由一根剑杆将纬丝从梭口的一侧引导到另一侧,如图2-22(a)所示。这种引纬形式比较容易实现,但剑杆引纬时间只占了剑杆在梭口中运动的一半时间,因此,单剑杆引纬只适用于狭幅织物(如:帆布、带织物及领带绸等)的加工。
双剑杆引纬是由位于梭口两侧的送纬剑(giver)5和接纬剑(taker)8协同完成,如图2-22(b)所示,送纬剑将纬丝送到织机中央,在织机中央,纬丝在送纬剑和接纬剑之间发生交接,如图2-22(b-3)所示,并由接纬剑将纬丝继续引导至出梭口,如图2-22(b-4)所示。双剑杆引纬使用广泛。
夹持式剑杆引纬如图2-22(b)所示。在引纬过程中,纬丝始终被剑杆头握持得到控制,实现线状引纬(tip transfer)。这种引纬形式比较合理,纬丝从储纬器1上退解速度等于剑杆引纬速度,有利于提高织机速度;纬丝在积极控制下张力均匀,能减少断纬,提高织物质量。单剑杆引纬也可采用夹持式剑杆引纬。
叉入式剑杆引纬如图2-22(a)所示。在引纬过程中,纬丝呈圈状挂在剑杆头上被导入梭口,实现圈状引纬(looptransfer)。叉入式单剑杆引纬每次引入双纬。双剑杆引纬也可使用叉入式剑杆引纬,送纬剑将圈状纬丝送到织机中央后,由接纬剑钩住,引出梭口。圈状纬丝的一端在交接后,若直接引导出梭口,则引入双纬。若被剪断,则接纬剑将圈状纬丝拉直,引出梭口,实现单纬引纬。叉入式剑杆形式比较简单,但纬丝从储纬器上退解速度等于剑杆

引纬速度的二倍,织机速度较低,纬丝在剑杆头上快速移动,磨损严重,容易断纬,只适用于少数织物(如:帆布)的加工。

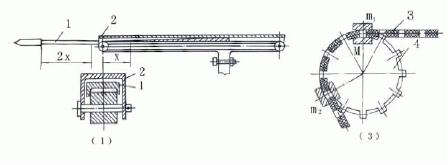

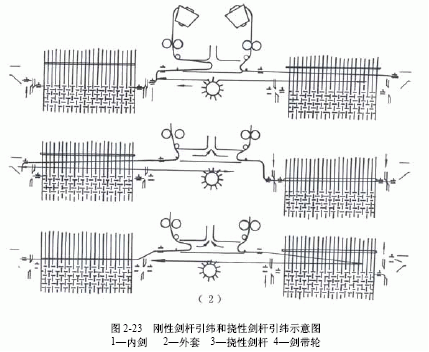

如图2-23所示为刚性剑杆引纬和挠性剑杆引纬示意图。刚性剑杆引纬是指夹持纬丝的剑杆头由刚性状剑杆传送,刚性剑杆截面为圆形或长方形杆。在引纬过程中,剑杆运动平稳,不需导剑构件,并且,剑杆悬空在梭口中,不与经丝接触,减少了经丝的磨损,适用于不耐磨经丝织物(如:玻璃纤维)的加工。但是,刚性剑杆不可弯曲,从梭口退出后占据相当大的空间位置。为此,又产生了伸缩剑杆引纬(telescopic rapier)和双向剑杆引纬(two-phaserigidrapier)。伸缩剑杆引纬如图2-23(a)所示,剑杆由相互活套的内剑1和外套2组成,进剑时,内剑1随外套2进入梭口而伸出;退剑时,内剑1随外套2退出梭口而缩回外套,从而减少了刚性剑杆的占地面积。双向剑杆引纬如图2-23(b)所示,在一根刚性剑杆的两头各有一只剑杆头,剑杆从织机中央轮流向两侧进行引纬,两侧的进剑和退剑正好相反。


挠性剑杆引纬是指夹持纬丝的剑杆头由具有挠性的剑带传送,挠性剑带为弹簧钢、高强度塑料或碳纤维复合材料制成的长方形截面条带。如图2-23(c)所示,挠性剑带3具有可弯性,从梭口退出后的剑带可绕在织机一侧的剑带轮上或插入剑带箱内,从而节约了挠性剑杆织机的占地面积。由于挠性剑带刚性不足,在较宽幅度的织机上,挠性剑带在引导装置的控制下才能进出梭口,完成引纬。
