曲柄连杆和变螺距螺杆剑杆引纬机构与工艺

1.曲柄连杆剑杆引纬机构与工艺

曲柄连杆(crank-linker)式剑杆引纬机构简单，工艺调节方便。将驱动送纬剑和接纬剑的连杆机构的杆件数量和长度设计不同，纬丝在梭口中央交接时能形成纬丝交接冲程和跟踪角，有利于纬丝顺利交接。配合周转轮系能显著提高引纬速度。

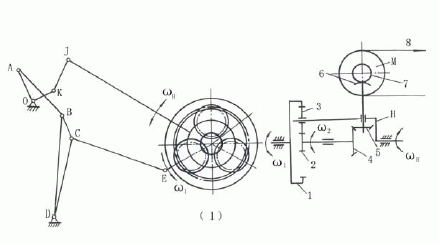

如图2-30所示为曲柄连杆式剑杆引纬机构示意图。六连杆送纬剑杆引纬机构如图2-30(1)所示,主轴O转动，分别带动六连杆机构和四连杆机构的曲柄OA、OK，经杆件分别往复传动周转轮系中的齿轮1和行星轮轴架H，在齿轮1和行星轮轴架H的作用下，齿轮2作往复转动，并通过伞齿轮4、5、6、7带动剑带轮M往复回转，从而使剑带8作往复直线运动，完成剑杆的引纬工作。

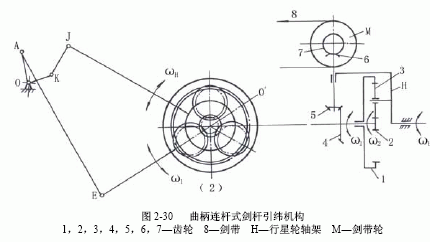

四连杆式接纬剑杆引纬机构如图2-30(2)所示，上述送纬剑杆引纬机构中的六连由四连杆替代，完成剑杆的引纬工作。
剑杆动程是通过调节曲柄OA的长度，以满足不同织物门幅的加工要求。

2.变螺距螺杆剑杆引纬机构与工艺
变螺距螺杆(wormarm)式剑杆引纬机构是一种螺旋推进式引纬机构，由于螺杆螺矩不等，所以能使剑杆运动速度发生变化，满足剑杆引纬的要求。

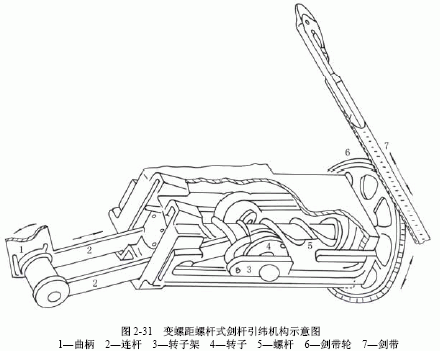

如图2-31所示为变螺距螺杆剑杆引纬机构示意图

主轴上曲柄1回转时，通过连杆2推动螺杆转子架3作往复移动，螺杆转子架3上的转子4紧嵌在螺杆5的螺纹上，当转子架3作往复移动时，带动螺杆5作往复回转运动，螺杆5的头端装有剑带轮6，剑带轮的往复回转带动与之啮合的剑带7作往复直线运动，完成剑杆的引纬工作。曲柄1的长度可以调节，用以改变剑杆运动动程。
