纬丝交接条件

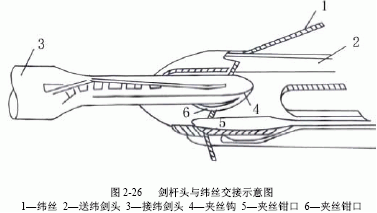

双剑杆引纬过程中,在织机中央发生纬丝在送纬剑和接纬剑之间交接。如图2-26所示为剑杆头与纬丝交接示意图。在纬丝1交接时,接纬剑头3进入送纬剑头2内腔,纬丝滑过接纬剑头的夹丝钩4,当接纬剑后退时,纬丝脱离送纬剑的夹丝钳口6,进入接纬剑的夹丝钳口5,完成纬丝的交接。

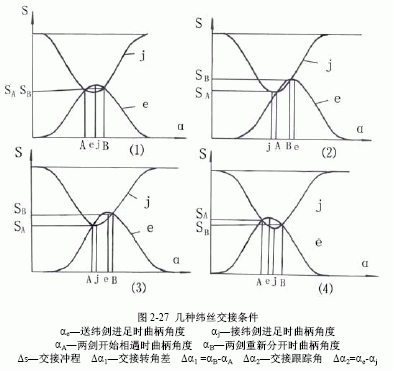

几种纬丝交接条件如图2-27所示。
(1)αA<αj=αe<αB,Δα1>0,Δα2=0,Δs>0,如图2-27(a)所示。在纬丝交接过程中,送纬剑与接纬剑同时到达梭口中央,同时后退。前半段位于送纬剑和接纬剑的进剑阶段,纬丝由送纬剑控制而张紧,后半段位于送纬剑和接纬剑的退剑阶段,由于送纬剑的后退使纬丝在完全转移到接纬剑前松弛而影响纬丝交接。并且,任意时刻两剑的运动方向相反,相对运动速度较大,从而增加了剑杆头对纬丝的冲击。这样的交接条件能完成纬丝交接,但不够理想。
(2)αj≤αA<αB≤αe,Δα1>0,Δα2>0,Δs>0,如图2-27(b)所示。纬丝交接过程始终位于送纬剑的进剑阶段和接纬剑的退剑阶段,任意时刻两剑的运动方向相同,这种跟踪交接使两剑相对运动速度较小,纬丝交接的冲击张力小,同时,由于送纬剑继续进剑,直至纬丝交接完成,因此,纬丝在完全转移到接纬剑之前由送纬剑控制而张紧。这是一种理想的交接条件,被新一代的剑杆织机广泛使用。
(3) αA<αj<αe<αB,Δα1>0,Δ
