织造工艺参数的确定之经位置线

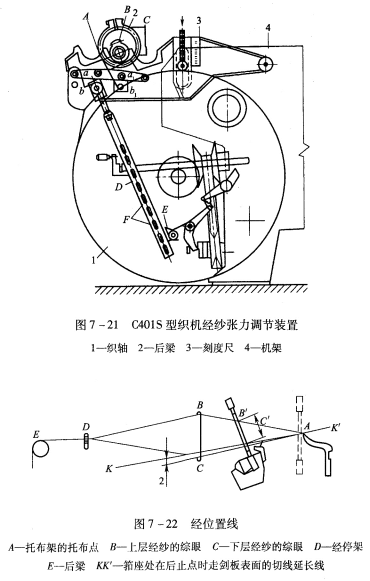

剑杆织机的经位置线，应以梭口底线作为调整的基准，图7—22所示是C401S型剑杆织机的经位置线。它是在梭口满开时，从托布架的托布点A起，经过筘座，穿过下层综眼C、经停架D到后梁E所连成的一条经纱位置线。梭口底线的调整首先是调整托布点A的高低位置和前后位置，然后调整综框位置c的高低、经停架D以及后梁E的位置。

1.托布架位置的确定托布点A由筘座位置决定，当筘座在前止点(0°)时，A点与钢筘相距1.5～2mmm。当筘在后止点时，走剑板表面的切线KK′高于托布点A0～0.3mm，如图7—23所示。

2.综框高低位置的确定综框在最低处时，综眼低于走剑板表面的切线延长线KK′约2mm，如图7-22所示。

3.后梁及经停架位置的调整C401S型剑杆织机的后梁位置可以上下、前后调节，后梁的高低位置由刻度尺3标定(图7—21)。当连接杆位于aa1位置，刻度尺指向“-2”时，为等张力梭口，根据织物品种的不同，后梁高低一般在一3～2之间变化。

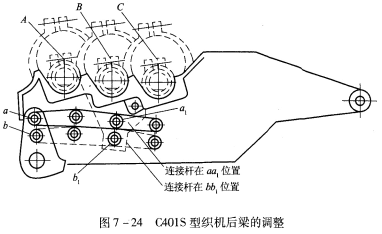

后梁及经停架的前后位置决定了后部梭口的长度，C401S型剑杆织机后梁的前后位置分A、B、C三挡，如图7—24所示。当后梁及经停架前移时，后部梭口的长度缩短，上、下层经纱的张力都增大。后梁及经停架后移，则上、下层经纱的张力都减小。当织造经向和纬向紧度较高的织物时，后梁应向前移，以增大经纱张力，使形成的后部梭口较为清晰，减少断头后相邻经纱的纠缠，经停片的跳动也较为灵沽。当织造强力较低的细特、轻薄织物时，后梁及经停架应后移，降低经纱张力，有利于减少经纱的断头。

经停架位置的高低以综平时纱片与最前一根经停架导杆的表面相切为准。在正常生产时，经停片应能产生一定幅度的上下跳动，但不可剧烈
