一、织机传动机构的要求
织机是极为复杂的机器,具备五大机构和一些辅助机构,而且各个机构之间要求有严格的时间及工艺配合。所以传统织机的开口机构、引纬机构、打纬机构和卷取机构一般采用齿轮或齿型带传动形式;送经机构一般通过三角皮带轮进行传动,送经量则通过经纱张力来进行调节。新一代高速无梭织机则采用多个电机分别传动各个机构的方式,其运动配合则由中央处理器进行控制,保证各运动之间的时间协调。
二、有梭织机的传动系统
1.有梭织机的传动机构
在有梭织机上,首先由电动机通过皮带传动驱动主轴回转,再由主轴传动其它机构。

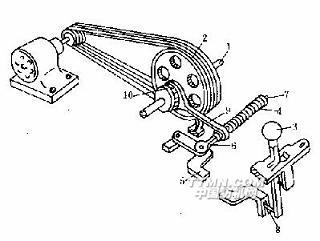

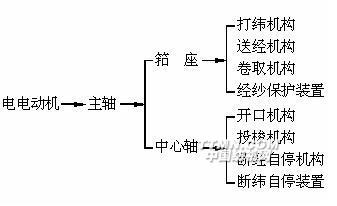

如图11-1所示,电动机通过2~3根A型三角皮带传动织机主轴1,再由主轴通过主轴齿轮2及中心轴齿轮3 传动中心轴4。主轴与中心轴的转速比为2:1。主轴通过牵手5使筘座脚6摆动,带动钢筘打纬。同时,由筘座脚传动送经机构和卷取机构,由织机的中心轴驱动开口机构、投梭机构、断经自停机构以及断纬自停机构。这样就带动了全机的运转。有梭织机的传动系统如下:

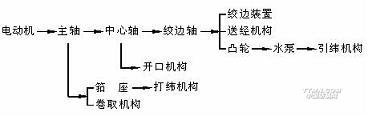

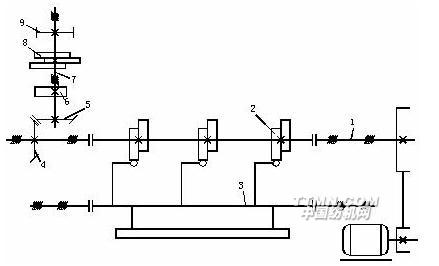

三、无梭织机的传动系统
无梭织机的传动系统相对于有梭织机来说,由于其机构功能较多而更为复杂。各种不同的无梭织机也采取相类似的传动方式,但是根据织机的种类、型号、性能、生产厂家的不同而有所区别。

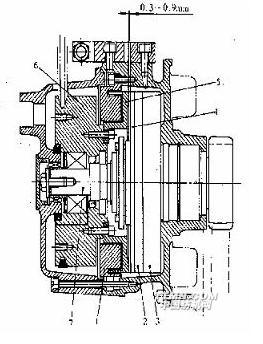

1.喷气织机传动系统

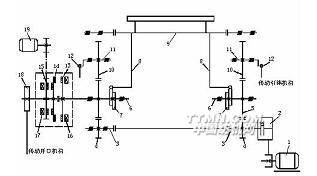

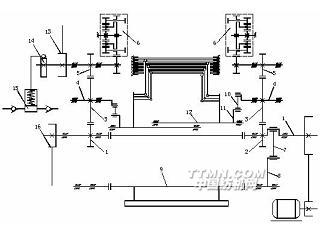

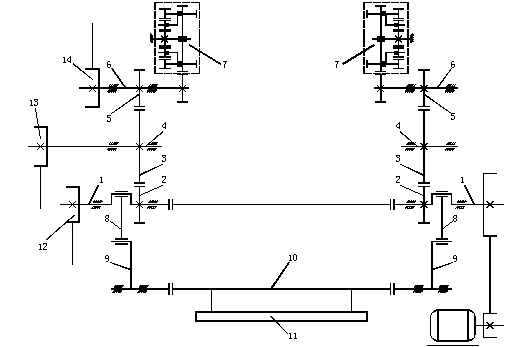

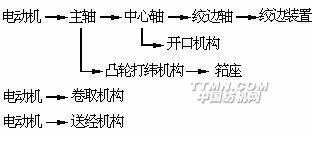

传统的喷气织机的传动系统如图11-2所示。主电动机通过组合型三角皮带传动织机主轴1,由主轴通过主轴齿轮2及中心轴齿轮3传动中心轴4,再由中心轴齿轮3和绞边轴齿轮5传动绞边轴6。主轴与中心轴的转速比为2:1,与绞边轴的转速比为1:1。窄幅喷气织机通常通过四连杆装置驱动打纬机构,主轴通过连杆机构的牵手8使摆臂(筘座脚)9往复摆动,带动钢筘打纬。同时,由绞边轴传动绞边机构7,并通过三角皮带轮14传动送经机构。另外主轴通过齿型带轮
