在有梭织机上，随着梭子被反复投射，引入织物中的纬纱是连续的，选择适当的经、纬纱交织方式（边组织）可以形成优良的织物布边。无梭引纬代替有梭引纬后，其引纬方式发生改变的同时，纬纱在织物中的形态也发生变化，纬纱在布边处不连续，形成所谓的毛边，这种毛边的经、纬纱之间没有形成有效的束缚，非常容易散脱，为此，在无梭织机上，需通过专门的成边装置对毛边进行处理，以形成所谓的加固边。
无梭引纬除了布边不同外，无梭织机的供纬方式也不同，无梭织机用卷装容量大的筒子供纬，纬纱首先被卷绕到储纬器上，然后利用载纬器或喷射介质拉出储纬器上的纬纱引入梭口。
因此，加固边装置和储纬器是无梭织机形成质量合乎要求的织物和高速引纬所必须的辅助装置。
一、加固边装置
在无梭织机上，加固边的种类及形成方法主要有下列几种。
（一）折入边
折入边应用较广，在片梭、剑杆和喷气织机上都可采用。布边型式如图8-40所示，它
图8-40 折入边
用折边机构将上一个梭口内纬纱留在梭口外的部分（一般为10~15mm长）折回到下一个梭口内，从而在布边处形成与有梭织机上相类似的光边。

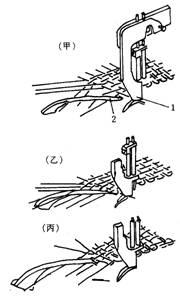

折入边装置较为复杂，在片梭织机上采用的折入边装置中，与纬纱接触的部件有边纱钳和钩纱针，两侧各有一组，通过边纱钳和钩纱针的运动配合，形成折入边，其工作过程如图8-41所示。图（甲）中，边纱钳１在引纬过程中已夹持住处于一定张力状态下的上一纬纬纱
图8-41 片梭织机上折入边的形成
1－边纱钳 2－钩纱针
的两端，钩纱针２在打纬后穿过下一纬梭口的下层经纱后，向机外侧方向移动，接近边纱钳上的纬纱。在图（乙）中，钩纱针在返回时勾住纬纱纱端，边纱钳将纬纱释放。在图（丙）中，纬纱已被钩纱针勾入到下一纬的梭口中。
剑杆织机的折入边装置与片梭织机类似，但剑杆织机上采用折入边时
）；若采用每隔一纬在一侧折入的折入边，纬密较布身只增加
，这种部分折入形成的折入边，也可采用改变钢筘穿入数来解决布边增厚问题。

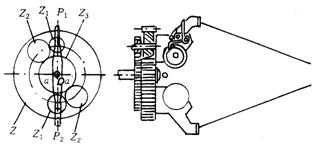

转，行星轮转过１转，完成一次开口和成边运动。这种成边机构高速适应性较好。
～
时间，因此纬纱从筒子上的引出速度很高，相当于入纬率的2～3倍，若纬纱直接从筒子上退绕，将导致纬纱张力峰值过大，纬纱易发生断头。为了适应无梭织机的高速引纬，需将纬纱预先从筒子上退绕下来，即进行所谓的储纬，储纬是由储纬器完成的。
～

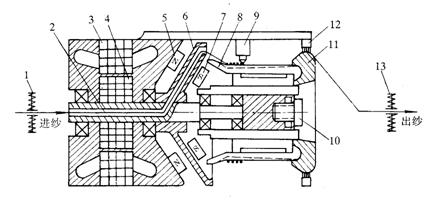

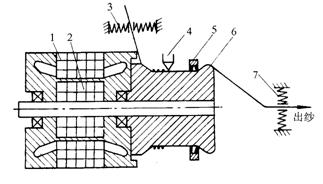

，于是纬纱退绕张力大大降低。加之储纱鼓直径不象筒子直径会发生变化，则可获得非常均恒的纬纱张力。因此，采用储纬器后使引纬过程中的纬纱张力小而均匀,储纬器已经成为引纬系统中一个必不可少的部分，它对降低纬纱断头率、减少织物纬向疵点起着重要作用。
（8-22）
（8-23）
