4.主喷嘴
主喷嘴是气流引纬的关键零件，它的性能直接影响着引纬效果。喷气织机上，引纬工作主要是由主喷嘴、辅喷嘴及异形筘共同完成的。
主喷嘴的作用是：将进入主喷嘴的压缩空气，按工艺要求进行调制，加速并充分地作用于纬纱表面，使纬纱从静止加速到引纬所需的飞行速度。将纬纱输送到异形筘槽内并确定纬纱正确进入异形筘槽内的角度和位置。
喷气织机主喷嘴数量根据织物决定，有单喷、双喷、四喷、六喷、八喷。在织造单色织物时可设一个或两个。用双喷织造单色织物，可提高织物布面质量和织机速度，这是因为两个主喷嘴轮流供纬，可相对降低纬纱在筒子上的退绕速度，降低纬纱断头率，减少纬纱条干不匀对织物的影响。

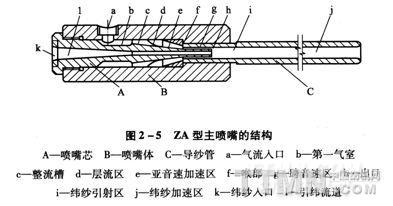

新型喷气织机为了实现高速时的稳定引纬，加装了辅助主喷嘴，辅助主喷嘴与主喷嘴构成串联组合关系，可以缩短纬纱加速时间，从而为喷气织机提高运行速度或拓宽筘幅创造了条件。2A型主喷嘴的结构见图2—5。
.jpg)
喷气织机主喷嘴由三部分组成，即喷嘴体B、喷嘴芯A、导纱管c。喷嘴内气流通道则由气流加速区、纬纱引射区和纬纱加速区组成。由储纬器引来的纬纱从人口k进入引纬流道l。由主气包来的高压气流从气流入口a进入喷嘴。
5.辅助主喷嘴
用于配合主喷嘴用较低的气压对纬纱进行加速，可减少纬纱断头率，在宽幅或高速运行等纬纱张力较大的场合应用效果明显。会增加织机气耗量，在窄幅或中低速织布时不宜采用。
第一气室b为环状，气流进入第一气室时沿轴线方向及圆周方向流动，产生高速涡流。整流槽c为沿圆周分布的许多轴向条沟，第一气室的高速涡流在流过沟槽时得到流动方向的调整，成为轴向气流。
第二气室d也是环状，但气流在第二气室已成为轴向流动的高压气流。然后，气流由锥状收缩管e加速，达到接近音速的流速。喉部f是截面最小的环形缝隙流道，气流通过喉部后，流速可达到当地音速。经过h处后，流速会快速下降。
导纱管c为变截面管流流道，一端插进喷嘴体，与喉部相连，另一端伸人大气，并对准筘槽，喷嘴芯A的头端成圆柱状，伸进导纱管腔，与导纱管内壁形成圆环状缝，气流自出口h流出时，速度已接近音速以便能在纬纱引射区i内形成有力的引射区而将纬纱引人喷嘴内，高速气流在较长的导纱管c内对纬纱进行充分作用使纬纱获得足够高的速度飞进梭口。
主喷嘴安装时要特别注意，若安装位置不合适将会严重影响纬纱的飞行状态。主喷嘴应尽可能靠近布边，同时其轴心线应对准异形筘槽的中心线为佳。
