6.辅助喷嘴

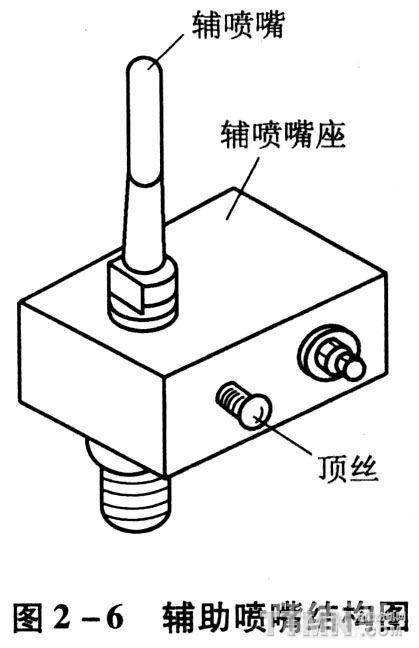

又称接力喷嘴,简称辅喷嘴它向着纬纱行进方向的斜上方喷射气流。辅助喷嘴结构图见图2—6。
(1)辅助喷嘴的作用:在纬纱到达之前喷射,带动纬纱前方空气运动,减少空气对纬纱的阻力;使纬纱前端产生相对负压,对纬纱有吸引作用;补充主喷气流的能量,使引纬气流保持一定的速度,以接力的方式将纬纱送过梭口;克服纬纱重力,使之在筘槽中心略偏上的位置飞行。
在正常运转时,辅助喷嘴的气耗总量和气压与机上筘幅有关。辅助喷嘴的性能与外观质量直接影响到织机速度、织造效率、能耗大小和织物质量。因此对辅助喷嘴的性能有如下要求:
喷嘴出口风速高,各喷嘴问风速的一致性好;气流集束性好,射程尽可能远;有准确的喷射角度;内腔和表面光滑。
(2)辅助喷嘴的类型:辅助喷嘴的外形和尺寸因机型和织物品种不同而有所不同。辅助喷嘴的分类,一般是根据其喷孔的数目和形状分成圆形孔和非圆形孔两大类。圆形孔可分为单孔、双孔、五孔、七孔、十孔、十九孔和二十一孔等;非圆形孔可分成长方形孔、海星状孔等。

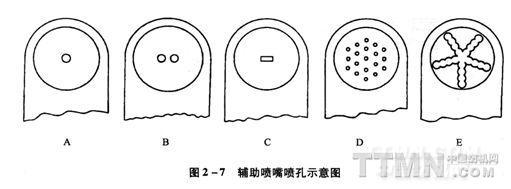

由于各种辅助喷嘴在其气流进口处的管径、管子长度、压扁形状、孔数及孔径等都存在着差异,在供气压力相同的条件下,各种辅助喷嘴的出口风速不尽相同。在生产中,单孔和多孔都得到了广泛的使用。日本津田驹系列采用单孔辅助喷嘴、丰田JA采用双孔,而欧洲各国多采用多孔的辅助喷嘴。辅助喷嘴喷孔示意图见图2—7。
