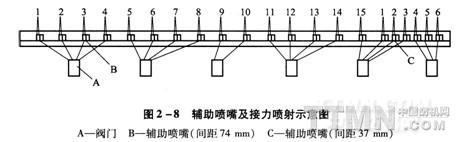

辅助喷嘴在筘座上的分布如图2—8所示,一般情况下,辅助喷嘴以5个为一组,也有2个、3个或4个为一组,每组喷嘴受控于一个电磁阀。因此,同组几个辅助喷嘴的开闭时间是一样的。辅助喷嘴数与筘幅有关,各组喷嘴喷射时间互相衔接,各喷嘴间距通常为60—80mm,标准设定80mm。
为避免纬纱飞至接近出口侧时,纱线质量的影响引起速度减小和纬纱头端飘动的现象,可以减小出口侧辅喷嘴的间距,以确保纬纱头端保持高速飞行和伸直。
(3)辅助喷嘴的调整:使用光电频闪仪观察纬纱飞行状态。根据纬纱飞行的不同状态调整辅助喷嘴。
最理想的纬纱飞行姿势如图2—9(a),大的“波形”纬纱在筘槽中心偏上方飞行的状态是最理想的。
如图2—9(b),小的“波形”纬纱不规则时,辅助喷嘴应进行以下调整:安装角度变小;安装高度升高;提高气压;清扫钢筘。
整个纬纱都在筘槽中心偏下方飞行时,辅助喷嘴应作如下调整:加大安装角度;缩短安装间距。

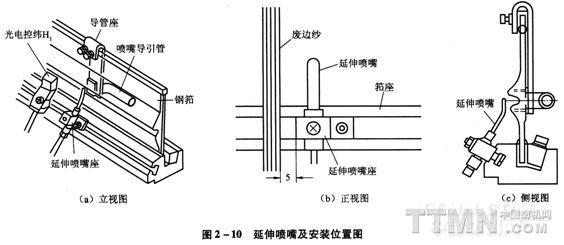

(4)延伸喷嘴:延伸喷嘴也叫牵伸喷嘴,安装在最末一只辅助喷嘴之后,位于布幅之外。延伸喷嘴的结构与辅助喷嘴相似,供气时间长,可牵引纬纱伸直。当主、辅喷嘴先后关闭后,延伸喷嘴仍继续保证喷射,以免在综平前纬纱反弹。用于防止纬纱反弹产生纬缩等,多用于纬纱为强捻长丝或包芯纱等场合。采用较高的气压会增加织机气耗量(图2—10)。
