1.5性能测试
1.5.1染料上染率
按残液法用分光光度仪进行测定,测定吸着、固色、皂洗、水洗各阶段残液中的染料量,然后根据染料加入量计算上染率;采用电脑测配色仪直接测定染色织物的相对浓度和总色差.
1.5.2各项牢度
水洗牢度按ISO—3法采用往复式震荡染色仪测试;摩擦牢度按GB3920采用摩擦牢度仪测试.
2结果与讨论
2.1稀土溶液浓度对苎麻纤维上染率的影响

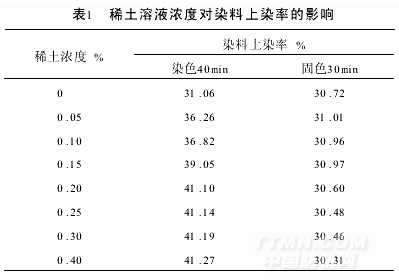

采用常规染色方法,选择C.I.活性红195,染料浓度1%owf,染色织物2g,改变稀土溶液浓度,用紫外分光光度仪测定了染色条件和固色条件下活性染料在苎麻纤维的上染率,结果见表1.由表1可知:(1)在染色条件下,当加入稀土溶液后,染料在苎麻纤维的上染率有了明显增高;(2)在固色条件下,当加入的稀土量较少时,上染率与未加稀土溶液时相似;当加入的稀土量逐渐增加后,其上染率反而下降.这是因为在染色阶段,稀土一方面和活性染料分子作用形成有色络合物,使染料溶液增深;Na2CO3另一方面,稀土和苎麻纤维作用增加了染座,因此,稀土在苎麻纤维染色过程中起桥梁作用,使活性染料分子和苎麻纤维分子之间能更好地结合,增加上染率.而在固色阶段的碱性条件下,活性染料存在水解[7],稀土离子由于其氢氧化物的溶度积[6]小,在碱性条件下也发生水解,致使其上染率较染色条件时下降较大.
2.2稀土络合剂对苎麻纤维上染率的影响
采用常规染色方法,添加稀土络合剂(0.2%),苎麻纤维2g,用1%owfC.I.活性红195进行染色实验,用紫外分光光度仪(测定波长490nm)分别测定了染色条件和固色条件下染色残液的吸光度值,用电脑测配色仪测定了经染色、固色、水洗、皂洗、水洗烘干后织物的相对浓度和总色差.实验结果见表2、3.
<<上一页[1][2][3][4]下一页>>
