改性酵母菌和甘蔗渣对阳离子染料碱性品红的吸附研究-纺织技术中心

1·引言

随着印染工业的发展，大量未经处理的染料废水直接严重的污染了环境，其治理迫在眉睫[1]。对废弃物进行表面改性提高其处理废水的能力是近期研究的热点[2,3]。本文采用EDTAD对废弃甘蔗渣（SCB）和啤酒酵母（beer yeast）进行修饰改性，旨在提高其对阳离子染料的吸附容量。

2·实验方法

2.1表面修饰

将0.1 g经过反复洗涤干燥后的啤酒酵母与0.3 gEDTAD一同加入到20 mL N，N二甲基甲酰胺液中，然后置于60℃水浴中恒温搅拌反应4 h，反应毕，离心去除上层溶液后，依次用0.1 mol L-1NaOH、去离子水多次洗涤啤酒酵母，最后将其置于烘箱中60℃干燥12 h得EDTAD修饰啤酒酵母。EDTAD修饰甘蔗渣的制备同上。

2.2吸附实验

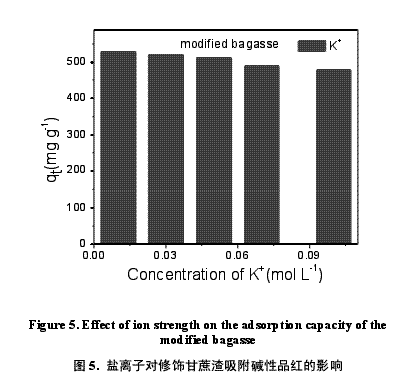

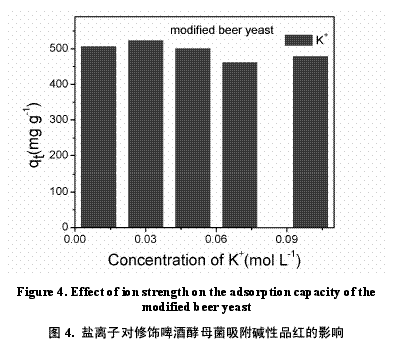

在等温吸附试验中，分别将修饰、未修饰的0.0020 g啤酒酵母和0.0100 g甘蔗渣加入到40 mL不同浓度的碱性品红溶液中，于室温下恒温振荡2天后，离心测其上层溶液中染料的浓度。在吸附动力学试验中，分别将0.0100 g修饰啤酒酵母和甘蔗渣加入到40 mL初始浓度为45 mmoL L-1的碱性品红溶液中，于室温下恒温振荡并定时测其浓度。在盐离子强度试验中，分别将修饰的0.0020 g啤酒酵母和0.0100 g甘蔗渣加入到40 mL具有不同K+浓度的碱性品红溶液中，于室温下恒温振荡2天后，离心测其上层溶液中染料的浓度。

3·结果与讨论

3.1等温吸附实验

由图1、2可知：啤酒酵母和甘蔗渣对碱性品红的吸附量均随初始浓度的增大而逐渐增大，最后达饱和吸附。未修饰的啤酒酵母和甘蔗渣对品红的最大吸附量分别为161.7和97.3 mg g-1，修饰后分别为528.1和736.5 mg g-1，可见修饰后吸附剂的吸附容量显著提高。
