稀土-混合络合剂在苎麻纤维染色中有效解决手感和疵病问题

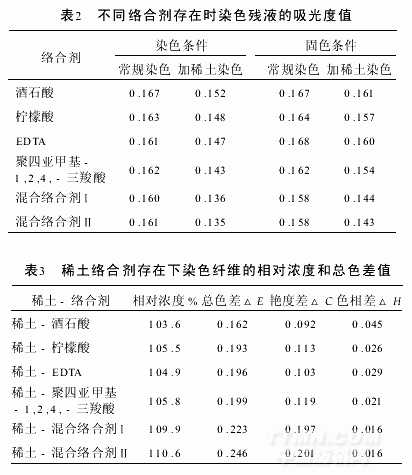

由表２可知：（１）在染色条件下，当络合剂中加入稀土溶液后，稀土能起促染作用，尤以混合络合剂效果为好；（２）在固色条件下，当络合剂中加入稀土溶液后，稀土仍能起促染作用，但与染色条件相比，固色条件下染色残液的吸光度值比染色条件下残液的吸光度值要高，从所用６组络合剂的测定结果来看，使用络合剂后可以减弱稀土离子的水解程度，增加促染效果．但如果络合剂太稳定，除了防止稀土离子水解外，受络合平衡的影响，会将已与织物作用的部分稀土离子剥落下来，导致上染率下降；络合剂不太稳定时，由于稀土离子氢氧化物的溶度积小，水解效应强于络合效应，虽然染液中沉淀量较常规染色法减少，但对织物的上染率变化不明显．综合上述２种原因自行配制的混合络合剂要优于单一络合剂，可以较好地克服水解效应和络合效应对染料上染过程中的不利因素，提高染色织物的相对浓度和总色差，降低染色残液的吸光度值，提高染料的利用率．因此，使用更为理想的混合络合剂对提高染色织物的相对浓度和艳度是非常有益的．

２.３稀土络合剂对苎麻纤维染色牢度等的影响

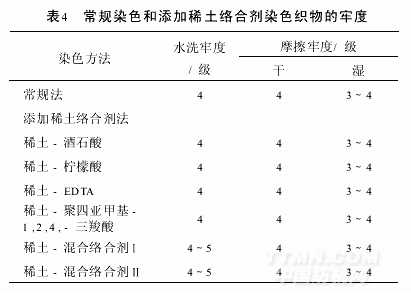

在相同条件下，对常规染色织物和添加稀土络合剂的染色织物进行水洗牢度和摩擦牢度的测定，实验结果见表４．

由表４可知，在Ｃ．Ｉ．活性红１９５染色过程中，添加稀土络合剂的染色织物和常规染色织物的水洗牢度和摩擦牢度一致．同时，采用扫描电镜对常规染色织物和添加稀土溶液后染色织物的表层结构进行了测定，发现经添加稀土溶液染色、固色后的织物其表层结构变得略为疏松，手感变好．

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
