前言
随着计算机技术的飞速发展,图像处理技术已经应用于越来越多的行业,它的优点在于能够快速、直观地反映二维的信息体。在纺织品检测中,应用图像技术可以减少人主观上的干扰,改变目测识别时的效率低下,目前在纺织领域中的应用主要可分为三类:纤维检测、纱线检测和织物的检测。纤维检测主要是纤维横断面形状、直径、网棉均匀度检测,纤维异型度检测。纱线检测主要是纱线的细度、直径、纱线混合状态。织物方面主要是织物褶皱分析,织物表面的纹理分析,以及织物的疵点检测。
1 Hough变换进行边缘检测
Hough变换实现的是一种图像空间到参数空间的映射关系,基本的思想是点一线的对偶性,即在图像空间中的点在参数空间中对应的则是线。在参数空间中,是由累加器构成的。累加器其实是直线或者解析曲线参数的函数。Hough变换中,每个累加器与同一直线或者解析曲线上的点一一对应,直线或者曲线上的每一个点引起累加器增1,所以在Hough参数空间,累加器会有一个局部最大值。通过检测所有的局部最大值就可以找到一组Hough参数,从而可以定位出图像空间中的直线或者曲线。
1.2任意曲线检测
Hough变换有许多改进方法,一个比较重要的概念是广义Hough变换,它是针对所有曲线的,用处很大。针对直线的Hough变换也有很多改进算法,比如上述的方法没有考虑图像上的这一直线上的点是否连续,这些都要随着应用的不同而有不同的优化办法。图像边缘除了位置信息,方向信息也很重要。根据圆的性质,圆的半径一定落在垂直于该圆切线的直线上,也就是圆上任意一点的法线上。这样,解决上面的问题,仍采用二维的参数空间,对于图像上的每一前景点,加上它的方向信息,都可以确定出一条直线,圆的圆心就在这条直线上。Hough边缘检测具有抗噪声强,且能够比较准确地提取边缘,结合梯度算子,速度可以提高很多。

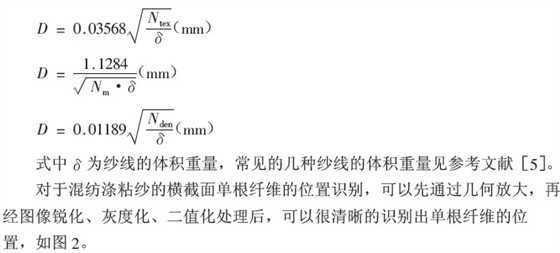

2纱线参数测量
-幅由扫描仪扫入或来自摄像机的纱线图像不可避免地会有一些噪声
