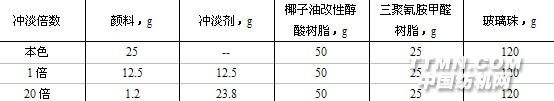

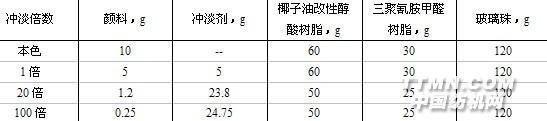

1．方法原理将颜料研磨于一定的介质中，制成样板，与日晒牢度蓝色标准同时在规定的光源下曝晒一定时间后，比较其变色程度，以“级”表示。2．仪器设备 （1）电热鼓风箱、调墨刀、漆刷或喷枪、马口铁板、100目铜丝布、黑厚卡纸、书写纸、（0～100）μm刮板细度计、1.5 kw氖灯日晒机；（2）天平：感量0.2 g、0.0004 g； （3）小砂磨机：电机转速：2800 r／min；容器：内径65 mm，高115 mm；玻璃珠：直径（2～3）mm； （4）日晒牢度蓝色标准（GB 730-65）； （5）染色牢度褪色样卡（GB 250-64）； （6）天然日晒玻璃框：以厚约3 mm均匀无色的窗玻璃和木框构成，木框四周有小孔，使空气流通，并不受雨水和灰尘的影响，曝晒试样与玻璃间距为（20～50）mm。3．主要试剂 （1）椰子油改性醇酸树脂：颜色：不大于8（铁钴比色计）；粘度：25℃时（20～60）s（涂－4粘度计）；酸值：不大于 7.5 mg／g；固体含量：（48～52）％。（2）三聚氰胺甲醛树脂：颜色：不大于1（铁钴比色计）；粘度：25℃时（60～90）s（涂－4粘度计）；酸值：不大于 2 mg／g；固体含量：（58～62）％。（3）涂料用金红石型二氧化钛；（4）铅锰钴催干剂；（5）二甲苯。4．检验步骤（1）试样的制备 参照表9-12和表9-13，根据颜料品种和所需冲淡倍数，按次序称取椰子油改性醇酸树脂、颜料、冲淡剂和玻璃珠，放入容器内，加入适量二甲苯，搅拌均匀并砂磨至细度30 µm以下，再加入所需的三聚氰胺甲醛树脂及树脂质量0.2％的铅锰钴催干剂，搅拌均匀，用100目铜丝布过滤，以二甲苯调节至适宜制板粘度。表9-12 有机颜料表9-13 无机颜料（2）制板 将马口铁板用0号砂纸打磨，用二甲苯清洗并用绸布擦干。将试样刷涂或喷涂在已处理好的马口铁
