(一)DREF-II(自由端纺纱)
条子→牵伸装置→分梳辊→尘笼→卷绕辊筒

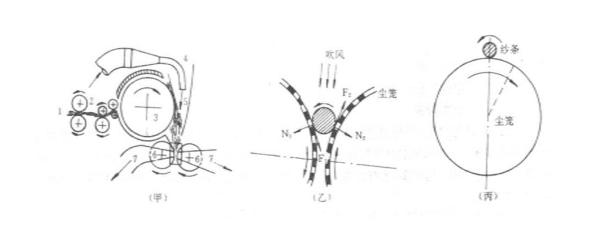

摩擦纺纱加捻过程
(二)DREF-III(非自由端纺纱)条子→牵伸装置I长丝(或纱线)→前罗拉条子→牵伸装置II→分梳辊→尘笼→卷绕辊筒
DREF-III摩擦纺纱机
三)加捻过程几根纤维条同时喂入开松机构,被分梳成单纤维状态,再由输送管送到两个吸气尘笼之间的锲形区内(或单一尘笼吸气,另一尘笼实心),凝聚成须条,两尘笼同向回转,对须条进行搓动。纱的输出方向与纤维喂入方向相互垂直。尘笼内有吸气胆,吸气口对准锲形区内的须条,角度可根据纺纱特数进行调节。两尘笼有10%的转速差,可防止纱条在搓动时产生轴向跳动。纱条在尘笼表面摩擦力F1、F2作用下,绕自身轴线回转而加上捻度。摩擦力的大小由吸力N1、N2和尘笼表面摩擦系数μ决定。
