根据摩擦纺纱的加捻原理,成纱外层的捻度可以由下列公式计算:
由于纱条表面速度应等于尘笼的表面线速度与加捻效率的乘积,所以上式又可等为:
式中υ0——尘笼表面速度(mm/min);
υ1——纺纱速度(m/min);
d ——纱条直径(mm);
η——加捻效率,与尘笼对须条的吸力,尘笼与纱条表面的接触状态有关;
m——摩擦比,即尘笼表面速度与纺纱速度的比值。
由上式可知,影响摩擦纺成纱的主要工艺参数有:
(一)摩擦比 从上式中可知,摩擦比与纱条的捻度成正比,当纺纱速度一定时,提高摩擦比,则增大了尘笼转速,使成纱捻度增加,但尘笼速度增加到一定值时,受离心加速度的影响,纱条与尘笼间的滑溜率增大,尘笼速度愈高,加捻效率愈低,成纱捻度增加甚少,甚至不再增加,如图9-4-5所示。
不同的摩擦比时,成纱的条干不同,如表9-4-3所示,从图和表中可以看出,随着摩擦比的增加,成纱的捻度增加,条干均匀度有所改善,但当摩擦比提高到3.0以上时,捻度和条干值的变化趋于平缓。

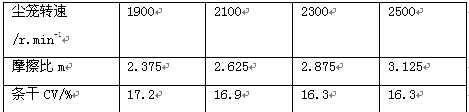

表9-4-3 摩擦比与成纱条干CV值
(二)纺纱速度 过高的输出速度,会使须条凝聚加捻的时间缩短,从而导致包覆恶化,条干不良,成纱强力降低,所以,当使用较粗硬,含油率较高,长度整齐度较差的纤维纺纱时,纺纱速度不宜过高,当所纺品种线密度大时,因其刚性大而不易加捻,当线密度过小时,尘笼对纱条的握持状态差,因此纱条过粗过细,都会造成加捻效率下降,所以纺纱速度都不易过高。
由于过高的尘笼速度会影响纺纱的加捻效率,因此,在摩擦比不变的情况下,提高纺纱速度,成纱捻度会随之下降,所以纺纱速度应根据尘笼转速的高低来选择,不同的纺纱机,其速度范围不同,
[1][2]下一页>>
